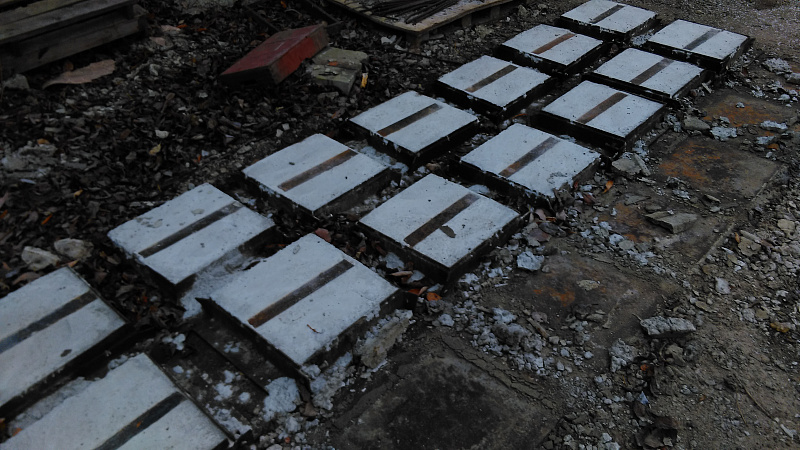

Опорная подушка теплотрассы – изготавливаемое промышленным способом железобетонное изделие, используемое при прокладке трубопровода подземным канальным способом.
Участки магистрали укладываются на специальные опоры из металла, которые под действием нагрузки и перепада температур могут смещаться, скользить. Чтобы это предотвратить, нужно применять опорные подушки, которые имеют в конструкции стальную закладную деталь для крепления, препятствующую незапланированному перемещению.
Производство опорных подушек требует наличия соответствующего оборудования, квалификации и навыков обслуживающего персонала. Компания ООО «ЗИТФИ» уже 12 лет занимается производством данных изделий и накопила большой опыт в их изготовлении. У нас вы можете купить опорные подушки жби по низкой цене, с доставкой по Северо-Западному региону. Для клиентов предусмотрены различные скидки, разные формы оплаты и другие выгодные условия, при которых для товарной позиции опорная подушка цена получит привлекательную и выгодную форму, и станет основанием для длительного взаимовыгодного сотрудничества.
Виды, производство и материалы опорных подушек
ЖБИ опорные плиты и подушки для прокладки трубопроводных магистралей производятся в утвержденном типовом размере. Они имеют очертание квадрата или прямоугольника и номенклатурный ряд изделий представлен семью основными видами:
- Линейные размеры опорных изделий начинаются с соотношения 20х20 и заканчиваются величиной 75х85 сантиметров;
- Высота плиты колеблется от 9 до 14 сантиметров;
- Масса 10-230 килограммов.
Железобетонные изделия большого размера укладываются с помощью спецтехники. В качестве основного материала для изготовления используется бетон класса В15, которому придается повышенный уровень водостойкости и морозостойкости (обеспечивается путем добавления химических элементов). Благодаря этому конструкция характеризуется устойчивостью к коррозии и воздействию агрессивных факторов. Армируется изделие каркасом из стальных стержней, оснащается стропильными петлями и закладной металлической деталью. Все элементы из стального сплава обязательно обрабатываются антикоррозийными средствами.
Качество и цены изделий ООО «ЗИТФИ»
Готовые изделия проходят строгую проверку качества на соответствие геометрическим характеристикам, наличие дефектов на поверхности, пустот в бетоне. Если опорная подушка не проходит проверку хотя бы по одному из перечисленных параметров, она отбраковывается. Многоуровневый контроль обеспечивает высокое качество продукции и гарантирует отсутствие брака при поставках.
Цена на опорные подушки зависит от следующих параметров:
- Тип и габариты.
- Марка бетона.
- Назначение товара.
- Наличие в нем предварительно установленного закладного элемента.
Опорные подушки стоимость имеют довольно низкую, потому как компания ООО «ЗИТФИ» стремиться унифицировать процесс производства и склонить клиентов к долгосрочному сотрудничеству. Если вы хотите уточнить стоимость опорных подушек, узнать характеристики изделий, проконсультироваться дополнительно по интересующим вопросам, свяжитесь с сотрудниками нашей компании по телефону, через форму обратной связи или другим удобным для вас способом.
Опорная подушка купить в СПб с доставкой к месту назначения – решение вопроса доверьте компании «ЗИТФИ».
Стоимость
Опорные подушки стоимость имеют следующую, оформленную и упорядоченную в приведенной ниже таблице цен:
| Наименование | ЦЕНА |
|---|---|
| Опорная подушка ОП-1 | 229 ₽ |
| Опорная подушка ОП-2 | 266 ₽ |
| Опорная подушка ОП-3 | 536 ₽ |
| Опорная подушка ОП-4 | 1 045 ₽ |
| Опорная подушка ОП-5 | 1 415 ₽ |
| Опорная подушка ОП-6 | 1 947 ₽ |
| Опорная подушка ОП-7 | 2 479 ₽ |
| Опорная подушка ОП-8 | 5 555 ₽ |
| Опорная подушка ОП-9 | 9 541 ₽ |
Характерные особенности свойств опорных изделий
Опорная подушка выступает в качестве подкладного элемента и служит для подпорки внешних конструкционных узлов. Она требует обеспечения соответствующих условий эксплуатации, наличия прочностных характеристик и соответствующей сопротивляемости разнонаправленным нагрузкам.
Спектр применения опорного ЖБИ довольно широк и варьируется от участия подушек в строительстве промышленных и гражданских объектов до монтажа инженерных коммуникаций.
При обустройстве подземных эксплуатационных линий, опорные бетонные изделия размещаются внизу в основании короба возводимой сети либо на фундамент камеры, а при устройстве инженерных сетей надземного исполнения – по конструкциям фундаментов поддерживающих элементов.
Железобетонные изделия ООО «ЗИТФИ» выпускает согласно установленных отраслевых условий и нормативных указаний, установленных согласно документа ГОСТ 13015-2003. Стандарт содержит перечень необходимых характеристик, обладать которыми должны ЖБИ для строительства вида: опорные подушки, серии: 3.006.1-2.87 в.2.
Изготовление ОП (название расшифровывается: опорная подушка) требует использования особо прочных материалов. Основным связующим веществом выступает тяжелый монолитный бетонный раствор, порядок производства которого регламентируется требованиями норматива ГОСТ 26633-2012.
К основным характеристикам, учет которых особо необходим, относятся:
Классовое деление бетона согласно критерию прочности:
- класс В15;
- класс В25.
Типовое деление бетона согласно критерию водонепроницаемости:
- W4;
- W6;
- W8.
Видовое деление бетона согласно сопротивляемости холоду:
- F100;
- F200.
Производство опорных подушек подразумевает обязательное усиление готовой конструкции за счет включения в изделия профильного металлопроката.
Усиливающим элементом может выступать:
Горячекатаная арматура ГОСТ 34028-2016:
- А240
- А400
Арматурная проволока холоднотянутая ГОСТ 6727-80:
- Вр-1

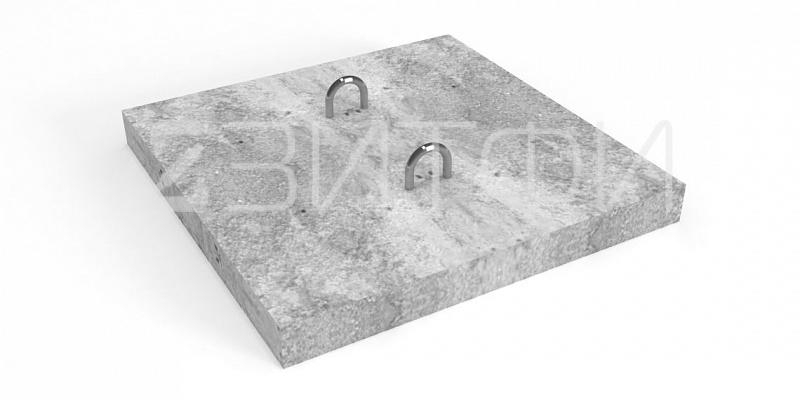

Вложенные элементы, отвечающие за удобство монтажа («ушки» для подъемных крюков) или опору и крепление основного изделия (металлическая закладная пластина) изготовляют согласно норм отраслевого стандарта ГОСТ 380-2005, задающего основные характеристики материала.
Выгоды от приобретения ЖБИ в компании «ЗИТФИ»
Производство опорных изделий требует ответственного подхода к изготовлению и подбору материала. Компания «ЗИТФИ» производит ЖБИ с соблюдением всех требований и норм, использует только современные и надежные комплектующие. Поэтому опорная подушка от «ЗИТФИ» имеет ряд преимуществ, выгодно отличающих ее от продукции других производителей.
К преимуществам можно отнести следующий перечень достоинств:
- компания присутствует на рынке производства ЖБИ более двенадцати лет, обладает собственными наработками и высококвалифицированным персоналом, совокупно позволяющими производить продукцию высокого качества;
- номенклатурный ряд изделий представлен широким перечнем выпускаемых товаров;
- быстрая скорость изготовления продукции за счет уникальной универсальной технологии;
- изготавливаем продукцию в любых объемах;
- постоянное наличие и своевременное пополнение ассортимента товаров на складе предприятия, срочная отгрузка и умение работать «с колес»;
- наличие полного набора изделий для формирования инженерных коммуникаций за счет продукции собственного производства – начиная с опорных подушек и закладных строительной части и заканчивая обустройством сетевого трубопровода, включая все фасонные детали к нему, цена при этом остается самой оптимальной;
- высокое качество продукции: работа только с ведущими поставщиками, обязательная входная проверка всех комплектующих, использование только сертифицированных товаров от доверенных изготовителей, пошаговое отслеживание всех операций на стадии производства, тестовое лабораторное подтверждение соответствия нормативным требованиям ГОСТов, отраслевой и номенклатурной документации;
- сертификационное соответствие и гарантия, которая распространяется на все товары, производимые компанией, согласно утвержденного регламента завода и отраслевого норматива*;
- минимальная стоимость продукции, ориентированность на клиента, индивидуальный подход;
- льготные ценовые условия для оптовых потребителей.
* - устанавливается срок, гарантийно подтвержденный заводом, для фасонных изделий и труб в изоляции: хранение – 2 года с момента производства, эксплуатация – 5 лет с момента отгрузки, если строго следовали требованиям безопасного перемещения, складирования и установки (ГОСТ 30732-2006).
Предназначение опорных подушек
Опорная подушка, как ЖБ элемент, обладает высокими показателями сопротивляемости к сжатию и вертикальным нагрузкам.
Заложенные свойства определяют предназначение опорных подушек:
- ОП успешно воспринимают сконцентрированную на небольшом участке нагрузку от вышележащих конструкций и перераспределяют ее на нижележащее основание;
- применяются как основа для скользящих опор конструкционных узлов трубопроводных сетей;
- задействуются в качестве поддерживающего слоя для инженерных коммуникационных линий;
- используются для прокладки дорог и путей сообщений;
- ОП выступают опорной плитой для пролетных ЖБК и металлоконструкций зданий и сооружений.
Габаритные и весовые параметры изделия
Производство опорных подушек предполагает следование установленным параметрам, определяющим габаритные размеры и весовые значения готовых изделий.
Перечень основных характеристик ЖБИ, относящихся к стандарту 006.1-2.87 в.2, представлен в следующей таблице:
| Марка опорного элемента | Ширина L (мм) | Длина B (мм) | Высота H (мм) | Вес элемента (т) |
|---|---|---|---|---|
| Опорная подушка ОП-1 | 200 | 200 | 90 | 0,010 |
| Опорная подушка ОП-2 | 200 | 300 | 90 | 0,013 |
| Опорная подушка ОП-3 | 400 | 400 | 90 | 0,040 |
| Опорная подушка ОП-4 | 500 | 500 | 140 | 0,090 |
| Опорная подушка ОП-5 | 550 | 650 | 140 | 0,130 |
| Опорная подушка ОП-6 | 650 | 750 | 140 | 0,180 |
| Опорная подушка ОП-7 | 750 | 850 | 140 | 0,230 |
| Опорная подушка ОП-8 | 850 | 1050 | 290 | 0,650 |
| Опорная подушка ОП-9 | 1150 | 1350 | 290 | 1,130 |
Установка изделий в проектное положение
К монтажу и хранению любых ЖБ элементов предъявляются утвержденные нормативами требования. Размещать опорные подушки на строительной площадке нужно в специально отведенных местах, обладающих свободным доступом спецтехники, предварительно классифицированные по виду и типоразмеру. Место размещения должно иметь ровную поверхность с небольшим уклоном для отведения избытка воды. Необходимо обеспечить свободный подход к ЖБИ для определения марки изделий и свободного ведения работ.
Порядок производства работ следует вести последовательно в строгом соответствии с утвержденной картой, соблюдая технологию подготовки поверхности, укладки изделия, привязки к объектам и проверки месторасположения согласно реперным отметкам, установленным в проектном задании.
После монтажа опорных подушек и выверки геодезических соответствий с ранее установленными конструкциями, документально закрепляется схема размещения изделий.
Погрузочно-разгрузочные работы предполагают строгое следование утвержденным нормативам подъема:
- при закреплении опорных подушек стропами, тросами или канатами необходимо использовать подкладные элементы, чтобы исключить разрушение поднимаемой конструкции или такелажного оборудования;
- строповка или метод крепления захватов должен обеспечивать правильное распределение усилий при погрузке или разгрузке, а также исключить концентрации критической нагрузки в отдельной точке изделия во время перемещения;
- такелажное оборудование должно иметь действующий срок поверки с указанием даты испытания и разрешенной грузоподъемности.
Транспортировка опрорных элементов
Любое стандартное железобетонное изделие, равно как и опорная подушка, перевозится любым пригодным транспортом: железнодорожным, водным и автомобильным. Транспортировка изготовленной продукции осуществляется с соблюдением всех требований и рекомендаций завода, а также положений межотраслевых нормативных документов по перевозке.
Железобетонные изделия ОП перевозят в штабелях на деревянном поддоне, приспособленном для перегрузки грузоподъемными механизмами и автопогрузчиками.
Платформа транспортного средства, перевозящего ОП, должна быть оборудована приспособлениями, и оснащена закрепляющими устройствами, позволяющими исключить произвольное движение раскатывания перевозимых элементов.
На стандартное изделие опорная подушка цена доставки не превысит среднего уровня по г. Санкт-Петербург.
Складирование опорных подушек
Опорная подушка складируется на площадках, оснащенных плановым отводом излишка жидкости, с небольшим горизонтальным уклоном. Порядок размещения изделий предполагает разделение элементов по видам, размерам, классам и сериям. К подушке должен быть обеспечен беспрепятственный доступ со всех сторон для ведения запланированных работ, поиска и выбора требуемого типа изделия, заложена возможность подъезда транспорта и подъемных машин. Для погрузочно-разгрузочных работ применяются траверсы и стропы.
Опорная подушка подлежит аккуратному складированию, выполнять разгрузку сбрасыванием запрещается.
Хранение осуществляется на открытой площадке. Опорная подушка не требует особых условий.
Критерии выбора ЖБ подушки
При выборе поставщика изделий мелкого железобетона для магистральной сети заказчик должен интересоваться следующей информацией, такой, как:
- срок присутствия на рынке компании – производителя;
- перечень потребителей, уже использующих продукцию завода;
- наличие положительных и отрицательных отзывов;
- информация о сертификации продукции;
- протоколы испытаний продукции предприятия;
- наличие собственной лаборатории неразрушающего контроля.
Рекомендации к использованию
Опыт производства обеспечил наличие круга постоянных клиентов, закупающих нашу продукцию. Изделия из монолитного железобетона для строительства сетей производства или поставки ООО «ЗИТФИ» знают и активно применяют в энергетическом строительстве.
Купить опорные подушки ЖБИ по выгодной цене в Санкт-Петербурге и Ленинградской области предлагает компания ООО «ЗИТФИ». Мы гарантируем высокое качество продукции и соответствие изделий установленным ГОСТам.
