Для обеспечения бесперебойной работы трубопровода ППУ важна хорошая фиксация всех его элементов. При этом большое значение для надежной изоляции имеет элемент неподвижной опоры ППУ, который составляет основную часть трубопровода. Она придает системе теплоизоляции особую устойчивость и прочность. Элементы неподвижной опоры изготавливаются из стали, покрыты пенополиуретановой изоляцией (ППУ). Такая конструкция обеспечивает высочайшую прочность, надежность и длительность эксплуатации, гарантирует бесперебойную работу трубопровода.
Конструктивные особенности

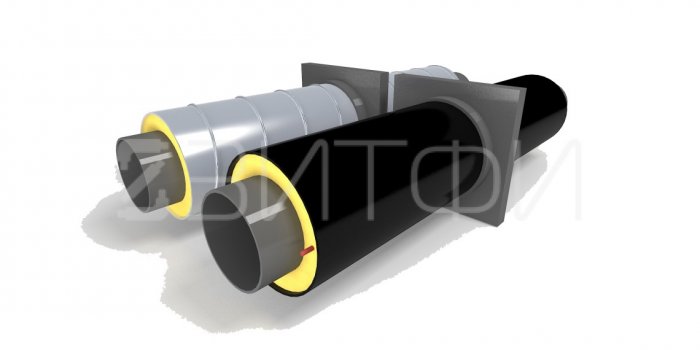

Стандартные элементы применяются при прокладке трубопроводных магистралей различного назначения: В полиэтиленовой оболочке – при подземном монтаже, когда нужно заливать ЖБ щит опоры на самом объекте; В оцинкованной оболочке – при наземной прокладке трубопровода.
Конструктивно узел представляет собой фланец, к которому приваривается щит. Элемент оснащается защитным кожухом, теплоизоляционным слоем и оболочкой. Внутри находятся провода в теплоизоляции. Конструкция детали достаточно простая: Оболочка. Металлическая трубка. Проводник. Центрирующая опора. Изоляционный слой из пенополиуретана (ППУ).
Заказать элементы узла неподвижной опоры в любом количестве с доставкой по Северо-Западному региону можно на «Заводе по изоляции труб и фасонных изделий». Мы – производственный комплекс, который занимается изготовлением трубопроводных систем высокого качества и предлагает клиентам выгодные условия сотрудничества: низкие цены, оплата наличными и по безналичному расчету, доставка заказов по СПб и Ленобласти. Функциональное назначение. Используются узлы неподвижной опоры для разделения теплотрассы на независимые участки. Они упрощают компенсацию линейных расширений и придают устойчивость трубопроводу.
Назначение ЭНО:
-
Удержание труб в проектных положениях;
-
Предотвращение провисания, поломки магистралей;
-
Компенсация нагрузки;
-
Защита от воздействия внутренних и внешних сил;
-
Увеличение эксплуатационного срока системы.
Если у вас появились вопросы, нужно уточнить характеристики, спецификации и цены на элементы неподвижной опоры, свяжитесь с сотрудниками нашей компании по телефону, через форму обратной связи или другим удобным для вас способом. Принимаем заказы онлайн – оперативную обработку заявок гарантируем!
Конструкция элемента неподвижной опоры
1 - Труба оболочка (ПЭ или ОЦ);
2 - Стальная труба;
3 - Система оперативного дистанционного контроля (СОДК);
4 - Центратор (центрирующая опора);
5 - Изоляция из ППУ (пенополиуретан);
6 - Неподвижная опора.
Стоимость
| D | Элемент неподвижной опоры ПЭ | Элемент неподвижной опоры ОЦ | ||||||
|---|---|---|---|---|---|---|---|---|
| ГОСТ 3262-75 | ||||||||
| 15(21,3)*2,5/90 | 2 349 ₽ | 2 462 ₽ | ||||||
| 15(21,3)*2,5/110 | 2 541 ₽ | 2 573 ₽ | ||||||
| 20(26,8)*2,5/110 | 2 572 ₽ | 2 605 ₽ | ||||||
| 20(26,8)*2,5/125 | 2 712 ₽ | 2 744 ₽ | ||||||
| 25(33,6)*2,8/110 | 2 631 ₽ | 2 696 ₽ | ||||||
| 25(33,6)*2,8/125 | 2 804 ₽ | 2 835 ₽ | ||||||
| 32(42,3)*2,8/110 | 2 656 ₽ | 2 770 ₽ | ||||||
| 32(42,3)*2,8/125 | 2 877 ₽ | 2 909 ₽ | ||||||
| 40(48)*3,0/110 | 2 820 ₽ | 2 852 ₽ | ||||||
| 40(48)*3,0/125 | 2 960 ₽ | 2 992 ₽ | ||||||
| ГОСТ 10704-91/ 10705-80 | ||||||||
| 57*3,5/125 | 3 115 ₽ | 3 147 ₽ | ||||||
| 57*3,5/140 | 3 340 ₽ | 3 337 ₽ | ||||||
| 76*3,5/140 | 3 663 ₽ | 3 660 ₽ | ||||||
| 76*3,5/160 | 3 903 ₽ | 3 917 ₽ | ||||||
| 89*3,5/160 | 4 225 ₽ | 4 239 ₽ | ||||||
| 89*3,5/180 | 4 492 ₽ | 4 503 ₽ | ||||||
| 108*4,0/180 | 5 050 ₽ | 5 062 ₽ | ||||||
| 108*4,0/200 | 5 178 ₽ | 5 161 ₽ | ||||||
| 133*4,5/225 | 6 746 ₽ | 6 642 ₽ | ||||||
| 133*4,5/250 | 7 597 ₽ | 7 371 ₽ | ||||||
| 159*4,5/250 | 9 061 ₽ | 8 835 ₽ | ||||||
| 159*4,5/280 | 9 749 ₽ | 9 381 ₽ | ||||||
| 219*6,0/315 | 13 389 ₽ | 12 874 ₽ | ||||||
| 219*6,0/355 | 14 395 ₽ | 13 671 ₽ | ||||||
| 273*7,0/400 | 19 952 ₽ | 19 211 ₽ | ||||||
| 273*7,0/450 | 21 372 ₽ | 20 459 ₽ | ||||||
| 325*7,0/450 | 28 252 ₽ | 27 338 ₽ | ||||||
| 325*7,0/500 | 30 663 ₽ | 29 365 ₽ | ||||||
| 426*7,0/560 | 38 724 ₽ | 37 260 ₽ | ||||||
| 426*7,0/630 | 43 046 ₽ | 40 897 ₽ | ||||||
| 530*7,0/710 | 55 859 ₽ | 52 782 ₽ | ||||||
| 630*8,0/800 | 89 186 ₽ | 82 986 ₽ | ||||||
| ГОСТ 8732-78 | ||||||||
| 32*3,0/110 | 3 428 ₽ | 3 461 ₽ | ||||||
| 32*3,0/125 | 3 568 ₽ | 3 600 ₽ | ||||||
| 38*3,0/110 | 3 622 ₽ | 3 687 ₽ | ||||||
| 38*3,0/125 | 3 795 ₽ | 3 827 ₽ | ||||||
| 45*3,5/110 | 4 090 ₽ | 4 203 ₽ | ||||||
| 45*3,5/125 | 4 311 ₽ | 4 343 ₽ | ||||||
| 57*3,5/125 | 3 550 ₽ | 3 582 ₽ | ||||||
| 57*3,5/140 | 3 774 ₽ | 3 771 ₽ | ||||||
| 76*3,5/140 | 4 264 ₽ | 4 261 ₽ | ||||||
| 76*3,5/160 | 4 503 ₽ | 4 517 ₽ | ||||||
| 89*3,5/160 | 4 992 ₽ | 5 006 ₽ | ||||||
| 89*3,5/180 | 5 258 ₽ | 5 269 ₽ | ||||||
| 108*4,0/180 | 6 136 ₽ | 6 147 ₽ | ||||||
| 108*4,0/200 | 6 457 ₽ | 6 439 ₽ | ||||||
| 133*4,5/225 | 8 056 ₽ | 7 953 ₽ | ||||||
| 133*4,5/250 | 8 907 ₽ | 8 681 ₽ | ||||||
| 159*4,5/250 | 10 441 ₽ | 10 214 ₽ | ||||||
| 159*4,5/280 | 11 128 ₽ | 10 760 ₽ | ||||||
| 219*6,0/315 | 16 246 ₽ | 15 731 ₽ | ||||||
| 219*6,0/355 | 17 116 ₽ | 16 393 ₽ | ||||||
| 273*7,0/400 | 24 961 ₽ | 24 219 ₽ | ||||||
| 273*7,0/450 | 26 249 ₽ | 25 336 ₽ | ||||||
| 325*8,0/450 | 33 919 ₽ | 33 006 ₽ | ||||||
| 325*8,0/500 | 22 249 ₽ | 20 950 ₽ | ||||||
| 426*9,0/560 | 26 917 ₽ | 25 453 ₽ | ||||||
| 426*9,0/630 | 31 194 ₽ | 29 045 ₽ | ||||||
Характеристики
Неподвижные опоры для труб в ППУ изоляции производятся по ГОСТ 30732-2006 в числе прочих фасонных элементов трубопроводов, изготавливаются из стали, покрыты пенополиуретановой изоляцией. Такая конструкция обеспечивает высочайшую прочность, надежность и длительность эксплуатации, гарантирует бесперебойную работу трубопровода.
Элемент неподвижной опоры; ЭНО в ППУ изоляции – состоит из квадратного металлического фланца, к которому перпендикулярно приварен стальной, предварительно изолированный патрубок трубы. На патрубок сверху одевается защитный полиэтиленовый (ПЭ) или стальной оцинкованный (ОЦ) кожух. Пространство между стальной трубой и трубой-оболочкой заполняется пенополиуретаном.
Конструкция детали состоит из следующих основных деталей: Оболочка, металлическая трубка. Проводник, центрирующая опора, изоляционный слой из пенополиуретана.
Элементы неподвижных опор в ППУ изоляции имеют такие характеристики, которые необходимы для усиления трубопровода, компенсации поперечных (вертикальных и боковых), угловых и прочих нагрузок, неизбежно появляющихся на тепловых сетях. Неподвижные опоры компенсируют гидроудары, техногенные колебания грунта (от автомагистралей и прочее), естественное трение грунта, воздействующие на тепловую сеть.
Конструкцию элементов металлических неподвижных опор для труб в ППУ изоляции следует принимать по ГОСТ 30732.
На основании пункта 4.24 ГОСТ 30732-2006 переходы в ППУ изоляции должны оснащаться системой ОДК.
Система ОДК предусматривает установку под покровный слой тепловой изоляции вдоль труб двух или трех, в зависимости от диаметра трубопровода, проводников-индикаторов из неизолированной мягкой меди. Проводники располагаются параллельно оси трубы в плоскости одного сечения, проходя через центрирующие опоры или другие устройства на расстоянии (20±2) мм от поверхности трубы и имеют необходимое предварительное натяжение.
Преимущества
- успешно функционируем уже 12 лет, наработан большой опыт, знаем, как обеспечить качество продукции;
- широкий ассортимент выпускаемой продукции;
- высокая производительность завода;
- заказ продукции в любых объемах;
- наличие готовой продукции на складе, возможность немедленной отгрузки стандартных изделий;
- индивидуальный подход к каждому заказчику: проект может предполагать изменение размеров трубы, а также толщины слоя изоляции ППУ. По требованию Заказчика элементы неподвижных опор в ППУ изоляции могут быть изготовлены как по каталогу стандартных изделий, так и на основании ваших ТУ. Изготавливаются элементы неподвижных опор в ППУ изоляции в полиэтиленовой и оцинкованной оболочках, цена остается самой оптимальной.
- ысокое качество продукции: работа только с ведущими поставщиками трубопроводной и арматурной продукции, входной контроль всех комплектующих, использование только сертифицированных материалов от проверенных поставщиков, 100%-й ультразвуковой контроль сварных швов, пооперационный контроль изготавливаемой продукции, лабораторные испытания материалов и изделий на различных стадиях производства;
- гарантия качества на продукцию согласно требованиям технических регламентов завода и нормативной документации («Гарантийный срок хранения изолированных труб и фасонных изделий - два года со дня изготовления. Гарантийный срок эксплуатации - пять лет со дня отгрузки, включая хранение, при условии соблюдения потребителем правил транспортирования, хранения и монтажа» ГОСТ 30732-2006);
- конкурентные цены и гибкая ценовая политика;
- специальные цены при заказе крупных партий продукции.
- по специальному заказу производится изготовление элементов неподвижных опор в ППУ изоляции, с другими линейными размерами, удлиненные, укороченные, с металлической заглушкой изоляции, с кабелем вывода.
Спектр применения
Как и стальные трубы в ППУ изоляции, имеющие два типа исполнения по толщине теплоизоляции (стандартный и усиленный типы), неподвижные опоры изготавливаются в аналогичном исполнении для возможности теплоизоляции манжетами и муфтами мест соединения неподвижной опоры (сварки) с остальной линейной частью трубопровода заданного типа: тип 1 или 2. Оболочки ПЭ или ОЦ используются для трубопроводов различного диаметра, соответственно из полиэтилена или оцинкованной стали, применяются при подземной прокладке (в полиэтиленовой оболочке - бесканальным способом, со стальной защитной оболочкой - в проходных каналах и туннелях) и надземной прокладке тепловых сетей (для труб со стальным защитным покрытием) с расчетными параметрами теплоносителя:
- рабочим давлением не более 1,6 МПа
- температурой не более 140 °С (допускается повышение температуры не более 150 °С в пределах графика качественного регулирования отпуска тепла 150 °С - 70 °С).
Размеры
По ГОСТ 30732-2006 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия» элементы неподвижных опор в ППУ изоляции имеют размеры, удовлетворяющие заданным параметрам:
| d | H | S | P*max, т |
|---|---|---|---|
| 32 | 255 | 16,0 | 3,6 |
| 38 | 255 | 16,0 | 4,2 |
| 45 | 255 | 16,0 | 5,0 |
| 57 | 255 | 16,0 | 7,5 |
| 76 | 275 | 16,0 | 9,5 |
| 89 | 295 | 16,0 | 12,5 |
| 108 | 315 | 16,0 | 19,0 |
| 133 | 340 | 16,0 | 23,5 |
| 159 | 400 | 20,0 | 36,0 |
| 219 | 460 | 24,0 | 50,0 |
| 273 | 550 | 30,0 | 75,0 |
| 325 | 650 | 40,0 | 90,0 |
| 426 | 750 | 40,0 | 120,0 |
| 530 | 900 | 40,0 | 150,0 |
| 630 | 1000 | 50,0 | 205,0 |
| 720 | 1100 | 50,0 | 235,0 |
| 820 | 1300 | 50,0 | 310,0 |
| 920 | 1300 | 60,0 | 430,0 |
| 1020 | 1400 | 60,0 | 470,0 |
| 1220 | 1600 | ** | - |
| 1420 | 1800 | - | - |
|
* Максимальная нагрузка на элемент опоры. ** Определяется расчетом. |
|||
Толщина теплоизоляционного слоя, Диаметр и Толщина оболочки могут быть уточнены расчетом в зависимости от конкретных условий проектирования и технико-экономического обоснования и изготовлены в соответствии с нужным допуском.
Для увеличения долговечности оболочки из оцинкованной стали, а также в соответствии с правилами устройства и безопасной эксплуатации трубопроводов пара и горячей воды, в зависимости от назначения трубопровода и параметров среды возможно нанесение на ее наружную поверхность дополнительного цветного покрытия (лакокрасочного, полимерного и пр.)
Вес изделия
Вес элемента неподвижной опоры в ППУ изоляции определяется расчетным путем на основании единичных данных по массе стальной трубы в изоляции ППУ.
Таблица. Расчетная масса одного метра изолированной по ГОСТ 30732-2006 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия».
|
Наружный диаметр стальных труб и толщина стенки, мм |
Масса трубы, кг | ||
|---|---|---|---|
| в полиэтиленовой оболочке | в стальной оболочке | ||
| Тип 1 | Тип 2 | ||
| 32х3,0 | 4,08 | - | 6,70 |
| 38х3,0 | 4,50 | - | 7,12 |
| 45х3,0 | 4,98 | - | 7,60 |
| 57х3,0 | 5,79 | 6,17 | 8,41 |
| 76х3,0 | 7,41 | 7,96 | 10,35 |
| 89х4,0 | 10,81 | 11,40 | 14,16 |
| 108х4,0 | 13,04 | 13,79 | 16,81 |
| 133х4,0 | 16,95 | 18,21 | 21,37 |
| 159х4,5 | 22,16 | 23,86 | 26,79 |
| 219х6,0 | 38,97 | 41,87 | 43,95 |
| 273х7,0 | 58,19 | 62,59 | 63,00 |
| 325х7,0 | 69,61 | 74,65 | 74,16 |
| 426х7,0 | 94,14 | 102,79 | 97,04 |
| 530х7,0 | 125,90 | - | 121,04 |
| 630х8,0 | 150,22 | - | 143,06 |
| 720х8,0 | 193,32 | - | 181,65 |
| 820х9,0 | 243,33 | 266,81 | 226,07 |
| 920х10,0 | 278,07 | 303,89 | 253,14 |
| 1020х11,0 | 338,59 | - | 304,91 |
| 1220х11,0 | 403,34 | - | 363,99 |
| 1420х12,0 | 468,10 | - | 423,08 |
| Примечание - Плотность пенополиуретана принимают равной 80 кг/м . | |||
Монтаж
Монтаж неподвижных опор для трубопроводов осуществляется на железобетонные основания, их расположение задается проектом. Чтобы защитить опоры от влаги при монтаже применяют:
- пенополиуретановую оболочку,
- термоусадочную ленту.
Между соседними опорами устанавливаются специальные компенсаторы, они распределяют температурные удлинения трубопровода. К трубопроводу и основанию опоры крепятся, как правило, при помощи сварки.
Монтаж элементов трубопроводов в ППУ изоляции следует проводить при положительной температуре наружного воздуха.
Монтажные и сварочные работы при температурах наружного воздуха ниже минус 10°С следует проводить в специальных кабинах, в которых должна поддерживаться температура воздуха в зоне сварки не ниже 0°С.
Транспортировка
Элементы трубопровода для неподвижной опоры (ЭНО) перевозятся любым видом транспорта: на автомобилях, железной дорогой, водным. Транспортировка изготовленной продукции осуществляется с соблюдением всех требований и рекомендаций завода, а также положений межотраслевых нормативных документов по перевозке.
Платформа транспортного средства, перевозящего ЭНО, должна быть оснащена закрепляющими устройствами, позволяющими исключить произвольное движение раскатывания перевозимых элементов.
Цена доставки стандартного изделия не превысит среднего уровня по г. Санкт-Петербург.
Хранение
Для погрузки на транспорт и выгрузки на площадке хранения элемента неподвижной опоры в ППУ изоляции, в том числе значительного веса, следует применять инвентарные траверсы и мягкие грузозахватные приспособления (стропы). Использование металлических канатов, цепей и других приспособлений, которые могут повредить защитную оболочку и утепляющий слой, категорически запрещается. Не допустимо выполнять разгрузку сбрасыванием, скатыванием труб, а также допускать их соударение.
Хранение осуществляется на открытой площадке или в инвентарном контейнере с применением приспособлений, предупреждающих оборудование от раскатывания, повреждение тепловой изоляции. Не допускается хранение под прямыми солнечными лучами и воздействием воды.
Критерии выбора
При выборе поставщика труб и элементов трубопроводов для магистральной сети заказчик должен руководствоваться получением основной информации об изготовителе:
- присутствие на рынке компании – производителя труб;
- перечень потребителей, уже использующих продукцию завода;
- наличие положительных и отрицательных отзывов;
- информация о сертификации продукции;
- протоколы испытаний продукции предприятия;
- наличие квалифицированного персонала, аттестованного по правилам НАКС;
- наличие лаборатории контроля качества на всех этапах производства.
Рекомендации к использованию
Опыт производства обеспечил наличие круга постоянных клиентов, закупающих нашу продукцию. Элементы неподвижной опоры в изоляции ППУ производства ЗИТФИ знают и активно применяют в энергетическом строительстве.
