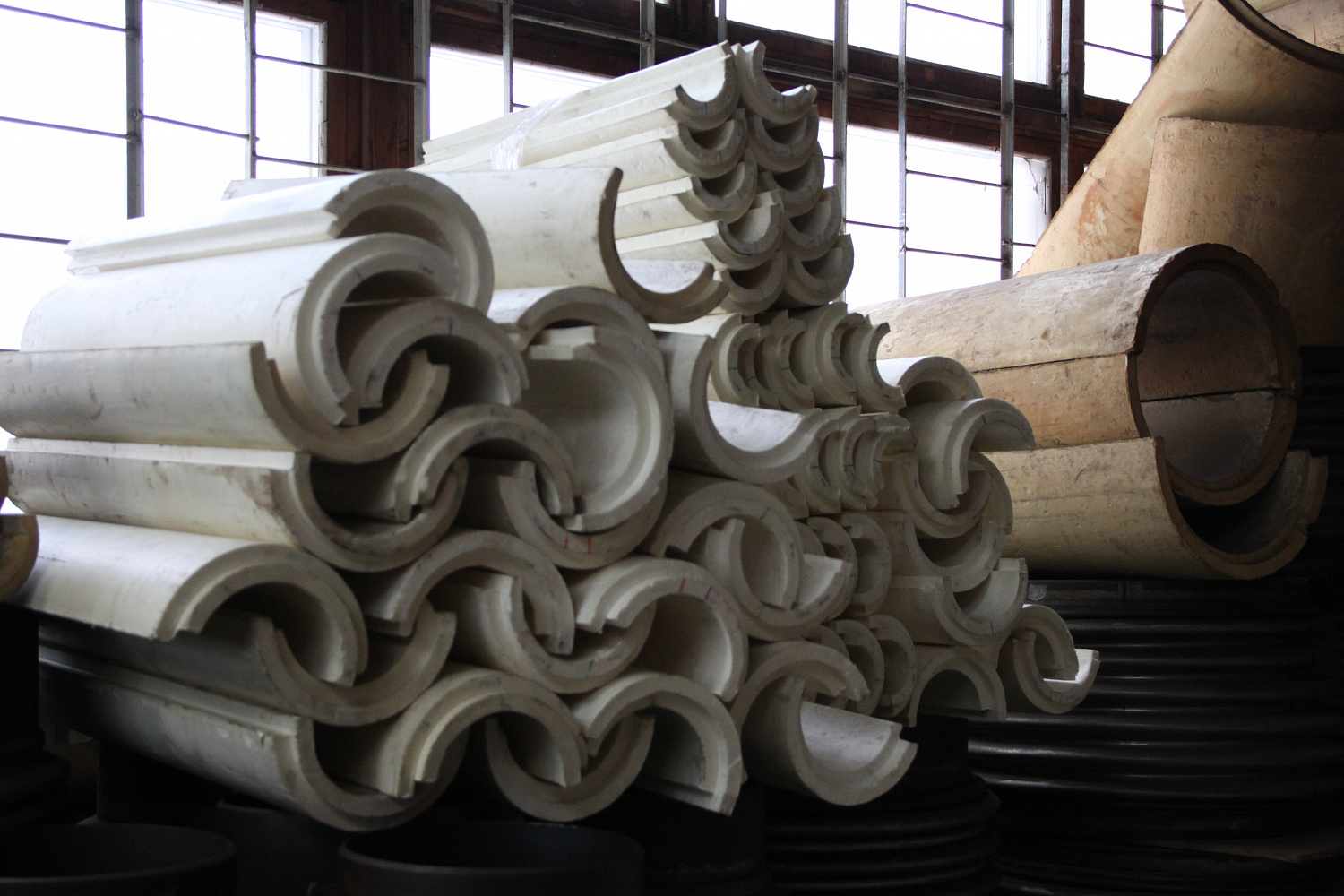

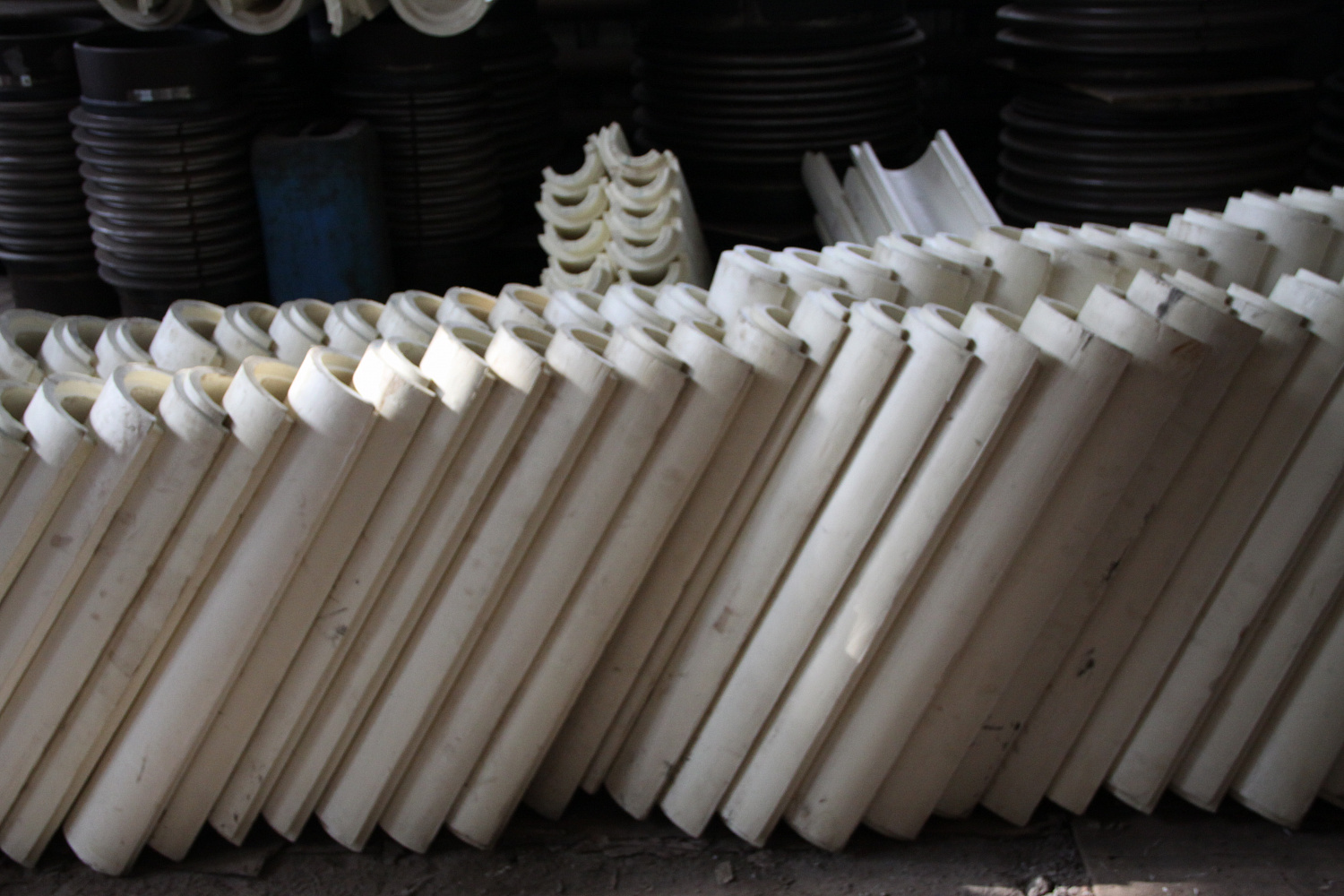

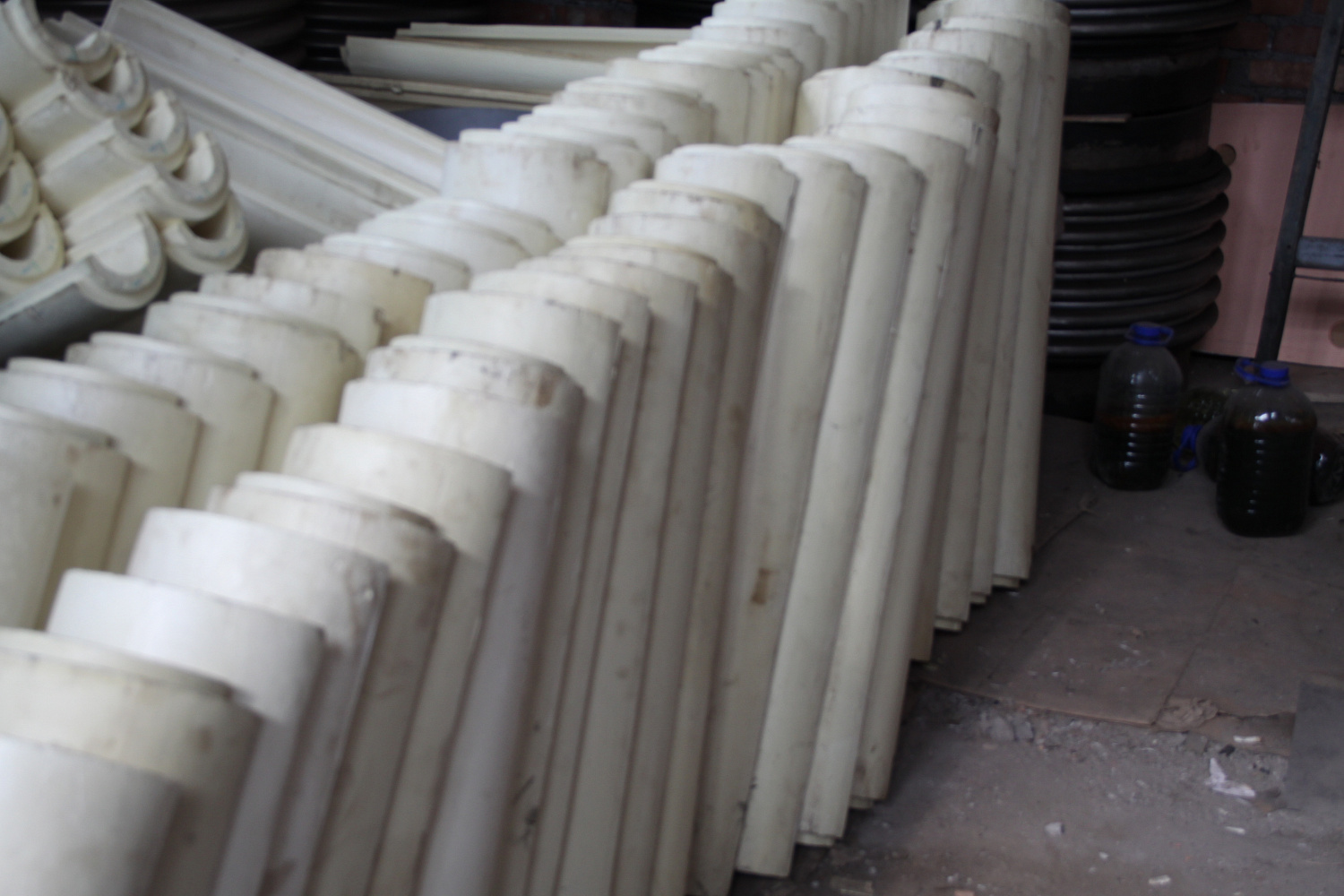

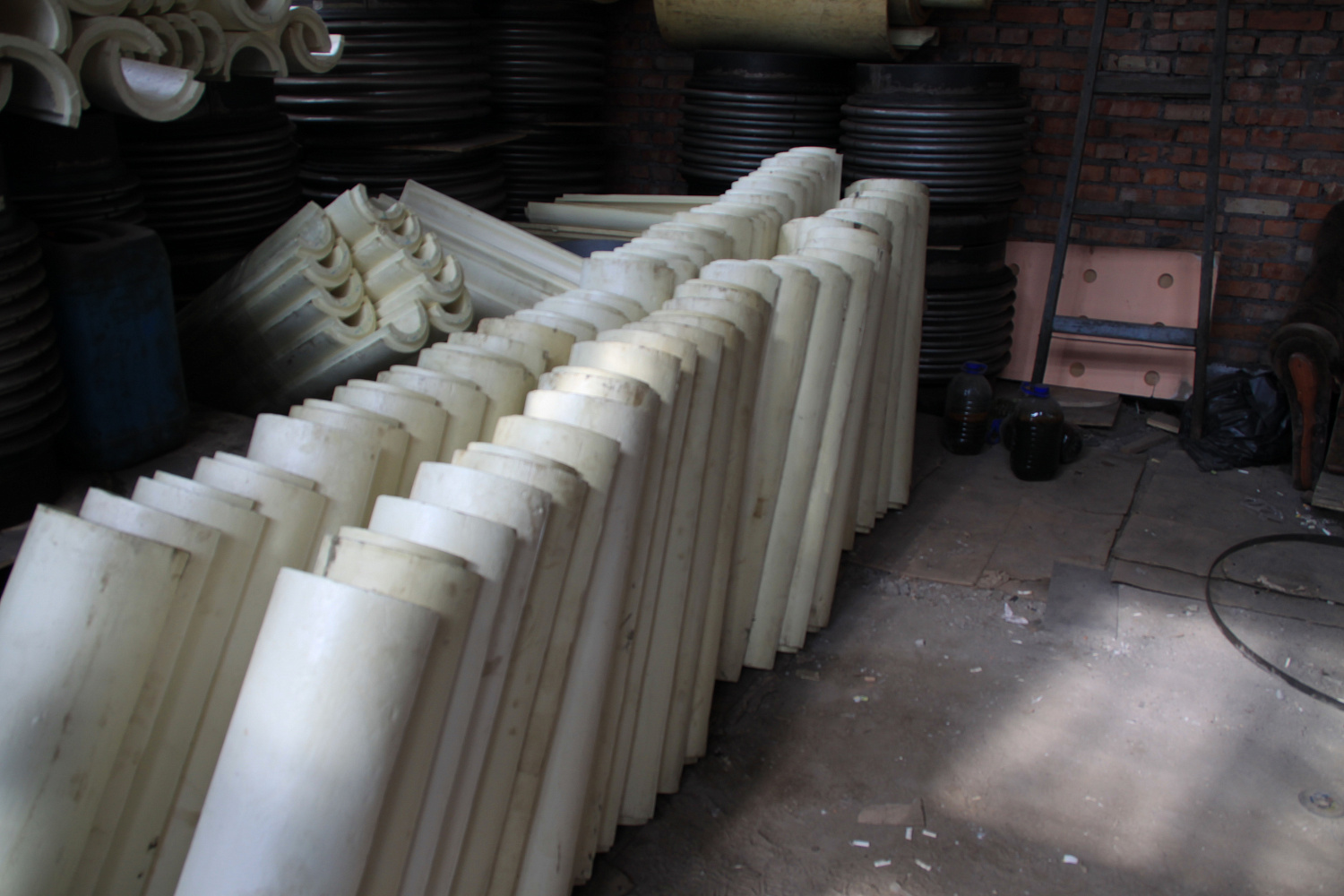

      Скорлупа ППУ

      • Скорлупа ППУ
      • Скорлупа ППУ
      • Скорлупа ППУ
      • Скорлупа ППУ
      • Скорлупа ППУ
      • Скорлупа ППУ

      У данного приспособления различают несколько видов, которые различаются внешними и техническими характеристиками:

      • Первая разновидность – скорлупы, покрытые фольгой (фольгированные). Покрытие фольгой предотвращает воздействие на материал УФ-лучей, не допускает попадания в стыки при монтаже влаги. Данное покрытие улучшает внешний вид изделий.
      • Вторая разновидность – скорлупа ППУ для труб в армированной фольге. Это более прочный защитный слой, придающий материалу долговечность, как минимум, в два раза. Армированная фольга отлично защищает пенополиуретан от влаги, пара, УФ, насекомых, грызунов.
      • Третья разновидность – скорлупа с покрытием оцинкованным металлом. Помимо придания защитных свойств, оцинковка помогает в обработке скорлупы, дает возможность с легкостью разрезать цилиндры, делать в них при необходимости отверстия, а также повторно использовать после демонтажа. Данный тип подразумевает сочетания скорлупы и кожуха ОЦ.
      • Четвёртая разновидность – скорлупа без покрытия, это самый востребованный тип. Теплоизоляция для труб без покрытия применяется для утепления стальных и иных труб водоснабжения и канализации в местах, защищенных от попадания ультрафиолетовых лучей. Рекомендуется для утепления трубопровода в земле, труб в подвале, в колодцах.
      • Последняя, а именно пятая разновидность – скорлупа ППУ с покрытием стеклопластиком. Изделия производятся специально для трубопроводов канальной прокладки. Стеклопластик в первую очередь повышает ударопрочность пенополиуретана, дополнительно защищает его от прочих воздействий — влаги, солнца.

      У нас есть собственное производство, клиенту даём гарантию на любой товар, ведь твёрдо уверены в нём. Продукция полностью отвечает стандартам качества, современности на территории России, за рубежом. Мы не устаём развиваться, совершенствовать внешний вид и комплектующие продукции организации. Выпускаемая продукция сертифицирована, соответствует ГОСТу 30732-2020 и другим нормативным документам. Купить в Санкт-Петербурге утеплитель для труб ппу, скорлупу без покрытия или для изоляции вы сможете у нас по выгодной цене. Лучшим производителем в СПб теплоизоляционных труб выступает компания «ЗИФТИ». Изготовление данной системы проходит с помощью новейшего оборудования.

      На сайте фирмы клиент найдёт информацию об организации, деятельность, ответы на часто задаваемые вопросы, обширный прайс-лист. Интернет-магазин создан так, чтобы любой желающий мог приобрести продукцию одним кликом компьютерной мыши. Организация заботится о клиентах, поэтому разработала удобный интерфейс заказов, покупок на расстоянии. Стоимость скорлупы пенополиуретановой ппу для теплоизоляции труб указана на соответствующей странице.

      Цена на скорлупы ППУ

      D L=1000
      57*40 387
      76*40 422
      89*40 460
      108*40 518
      133*40 599
      159*40 655
      219*40 835
      273*50 1177
      325*50 1420
      426*60 2240
      530*60 2760

      Характеристики

      Скорлупа ППУ предназначена для наружной изоляции труб, представляет собой готовое изделие из пенополиуретана. Производится на основании технических условий производителя, в случае применения в качестве теплоизоляции ППУ для трубопроводов тепловых сетей скорлупа должна соответствовать требованиям ГОСТ 30732-2020.

      ППУ скорлупы применяются для труб при подземном бесканальном и канальном способе прокладки тепловых сетей, а также при надземной прокладке, поставляются в виде прямых участков и отводов.

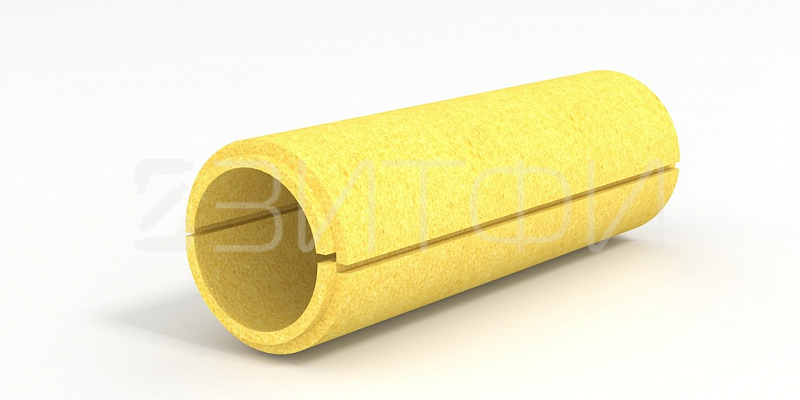

      Скорлупа состоит из двух полусфер. Характеристики и конструкции ППУ согласно требованиям п.5.1.6 ГОСТ 30732-2020 должны удовлетворять условиям

      Показатель Характеристика
      Плотность*, кг/м, не менее 60
      Прочность при сжатии при 10%-ной деформации в радиальном направлении, МПа, не менее 0,3
      Водопоглощение при кипячении в течение 90 мин, % по объему, не более 10
      Прочность на сдвиг в осевом направлении, МПа, не менее, при температуре (для труб с ПЭ оболочкой):
      (23±2) °С 0,12
      (140±2) °С** 0,08
      Теплопроводность при средней температуре 50 °С, Вт/м°С, не более 0,033
      Прочность на сдвиг в тангенциальном направлении, МПа, не менее, при температуре**
      (23±2) °С 0,2
      (140±2) °С 0,13
      Радиальная ползучесть теплоизоляции при температуре испытания 140 °С, мм, не более, в течение**:
      100 ч 2,5
      1000 ч 4,6
      * Плотность среднего слоя изоляции.
      ** Определяется по требованию заказчика.

      Материалы, используемые для изготовления пенополиуретана, должны соответствовать характеристикам и нормам пенопласта теплоизоляционного марки ППУ-345

      Толщина теплоизоляционного слоя, Диаметр и Толщина оболочки могут быть уточнены расчетом в зависимости от конкретных условий проектирования и технико-экономического обоснования и изготовлены в соответствии с нужным допуском.

      На основании вышеприведенных данных, с учетом размеров полиэтиленовых труб-оболочек определяют толщину пенополиуретановой изоляции индустриальных конструкций теплопроводов для бесканальной прокладки тепловых сетей.

      Размеры и Вес изделия

      Габаритные размеры скорлупы должны соответствовать нормам, приведенным в ТУ завода-изготовителя.

      Размеры внутреннего диаметра скорлупы ППУ соответствуют сортаменту стальных труб, применяемых при строительстве сетей. Например, см ниже – Примечание – уточнить длины и толщины изделий в нижележащей таблицы у ЗИТФИ

      Диаметр стальной трубы d, мм Наружный диаметр скорлупы D
      не менее
      Толщина теплоизоляционного
      слоя h
      не менее, мм
      Длина L
      не менее, мм
      Масса скорлупы не менее, кг
      57 140 35 1000 0.99
      76 160 36 1000 1.20
      89 180 40 1000 1.48
      108 200 40 1000 1.71
      133 225 40 1000 1.98
      159 250 40 1000 2.24
      219 315 40 1000 3.08
      273 400 53 1000 5.20
      325 450 53 1000 5.92
      426 560 53 1000 8.03
      530 710 70 1000 13.69
      630 800 70 1000 14.88
      720 900 70 1000 17.87
      820 1000 70 1000 20.09
      920 1100 70 1000 22.27
      1020 1200 70 1000 24.46

      Преимущества

      • успешно функционируем уже 12 лет, наработан большой опыт, знаем, как обеспечить качество продукции;
      • широкий ассортимент выпускаемой продукции;
      • высокая производительность завода;
      • заказ продукции в любых объемах;
      • наличие готовой продукции на складе, возможность немедленной отгрузки стандартных изделий;
      • индивидуальный подход к каждому заказчику;
      • высокое качество продукции: использование только сертифицированных материалов от проверенных поставщиков, лабораторные испытания материалов и изделий на различных стадиях производства;
      • гарантия качества на продукцию согласно требованиям технических регламентов завода и нормативной документации («Гарантийный срок хранения изолированных труб и фасонных изделий - два года со дня изготовления. Гарантийный срок эксплуатации - пять лет со дня отгрузки, включая хранение, при условии соблюдения потребителем правил транспортирования, хранения и монтажа» ГОСТ 30732-2020);
      • конкурентные цены и гибкая ценовая политика;
      • специальные цены при заказе крупных партий продукции.

      Спектр применения

      Пенополиуретановые скорлупы ППУ используются в теплоизоляционной оболочке из полиэтилена или оцинкованной стали, применяется при подземной прокладке (в полиэтиленовой оболочке - бесканальным способом, со стальной защитной оболочкой - в проходных каналах и туннелях) и надземной прокладке тепловых сетей (для труб со стальным защитным покрытием) с расчетными параметрами теплоносителя:

      • рабочим давлением не более 1,6 МПа
      • температурой не более 140 °С (допускается повышение температуры не более 150 °С в пределах графика качественного регулирования отпуска тепла 150 °С - 70 °С).

      Промышленностью для различных целей выпускаются следующие виды скорлуп ППУ:

      • без покрытия (самая распространенная);
      • фольгированная, в т.ч. с фольгированным армированным покрытием;
      • с стеклопластиковым покрытием и стеклотканевым покрытием;
      • оцинкованная.

      Монтаж

      При монтаже изоляции труб и отдельных узлов необходимо соблюдать требования безопасности, изложенные в технических условиях на применяемые материалы.

      Помещения, где проводятся работы по получению, напылению теплоизоляции из ППУ, должны быть оборудованы приточно-вытяжной вентиляцией.

      Хранение материалов ППУ производится в закрытых помещениях, исключающих попадание прямых солнечных лучей, на расстоянии не менее 1м от нагревательных приборов.

      При выполнении работ с изолированными трубами необходимо соблюдать требования безопасности по ГОСТ 12.3.016, ГОСТ 12.3.038.

      К работе по нанесению теплоизоляции из ППУ, производству оцинкованных оболочек допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, инструктаж и обучение по технике безопасности по утвержденной программе с последующими периодическими проверками знаний и имеющие доступ к самостоятельной работе.

      При подборе материалов для монтажа необходимо учесть, чтобы внутренний диаметр скорлупы совпадал с наружным диаметром стальной трубы.

      В целях теплоизоляции трубы скорлупа обматывается по периметру термолентой, которая усаживается горелкой при температуре +600 С. В случае надземной прокладки теплотрассы на термоленту сверху одевается оцинкованный кожух, или используется скорлупа с оцинкованным покрытием.

      При сварке узлов предизолированных труб также необходимо помнить, что температура воспламенения пенополиуретана - от 550 °С до 600 °С. При горении из него выделяются высокотоксичные продукты. В случае возгорания пламя необходимо тушить в изолирующем противогазе. Тушение допускается производить любыми средствами пожаротушения.


      Фото
      • Скорлупа ППУ
      • Скорлупа ППУ
      • Скорлупа ППУ
      • Скорлупа ППУ

      Услуги
      Резка металла
      Резка металла

      Содержание

      • Описание
      • Механическая резка
      • Плазменная резка
      • Лазерная резка
      • Преимущества
      Доставка
      Доставка
      Мы осуществляем доставку товаров до адреса, указанного заказчиком. Стоимость доставки оговаривается отдельно, и зависит от местонахождения адресата.

      Сотрудники
      Егоянц Арамаис
      Егоянц Арамаис

      aramais@zitfi.ru
      +7 (911) 013-83-26
      Собственное производство
      Собственное производство
      Гарантия качества
      Гарантия качества
      Отсрочка платежа
      Отсрочка платежа

      Поделиться
      Назад к списку
      • Стальные трубы и фасонные изделия
      • ПНД трубы и фасонные изделия
      • Железобетонные изделия
      • Комплектующие
        • Комплект для заделки стыков
        • Скорлупа ППУ
        • Термоусаживаемые муфты
        • Металлические заглушки изоляции
        • Кожух оцинкованный
      • Опоры трубопроводов
      • Сальники
      • Клапан "Захлопка"
      • Закладные детали
      Наши специалисты ответят на любой интересующий вопрос по товару
      Задать вопрос
      Калькулятор расчета теплотрассы
      Калькулятор расчета количества термоленты
      Калькулятор расчета веса стальной трубы
      Калькулятор расчета загрузки автомобиля
      ЗИТФИ
      Компания
      Портфолио
      Прайс-лист
      Клиентам
      Каталог
      Стальные трубы и фасонные изделия
      ПНД трубы и фасонные изделия
      Железобетонные изделия
      Комплектующие
      Опоры трубопроводов
      Сальники
      Клапан "Захлопка"
      Закладные детали
      Услуги
      Резка металла
      Теплоизоляция трубопроводов
      Доставка
      Контакты
      Санкт-Петербург, ул. Чугунная 52
      info@zitfi.ru
      +7 (812) 564-50-54
      +7 (911) 012-85-49
      +7 (911) 013-83-26
      © 2023 Производство труб ППИ — ЗИТФИ
      Карта сайта
      Разработка и продвижение сайта — SeoTempleSeoTemple
