СПО серия 1-487-1997.0.0

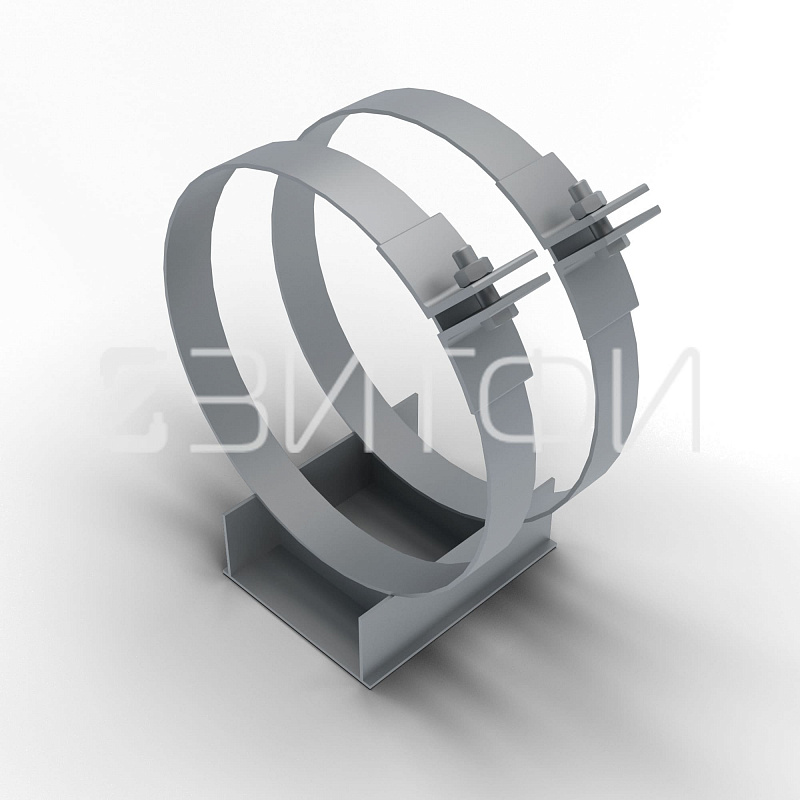

Опора СПО (Скользящая Подкладная Опора) серия 1-487-1997.0.0 – тип устройства, обеспечивающий крепление труб в ППУ изоляции диаметром от 50 до 150 мм при канальном или бесканальном способе прокладке трубопровода.
Главное предназначение опоры СПО – надежная фиксация трубопровода, защита от горизонтальных и вертикальных сдвигов, осевого поперечного перемещения элементов сети. Допустимо только продольное смещение трубопровода, вызванное тепловым расширением труб, без потери надежности крепления и разрушения сети.
Опоры СПО покрыты антикоррозионным составом, состоят из скобы и усиленных ребер прочности, фиксирующих трубы болтовым креплением. Такой способ исключает повреждение труб и обеспечивает простоту монтажа трубопровода.
Размеры
Расстоянием от нижней грани стальной трубы до нижней грани опорной конструкции равной 100 мм
Марка скользящей опоры | Размер, мм | Башмак 1 шт. | Хомут 2 шт. | Общий вес опоры, кг | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Диаметр Dy | Высота H | Ширина >B | поз.1, 1шт. | поз. 2, 2 шт. | поз.3, 2 шт. | поз.4, 1 шт. | поз.5, 2 шт. | |||||||
СПО | сеч. мм | масса, кг | сеч. мм | масса, кг | сеч. мм | масса, кг | длина мм | масса, кг | сеч. мм | масса, кг | ||||
57/125.100 | 130 | 128 | 90 | 3х90 | 0,42 | 3х64 | 0,6 | 3х54 | 0,18 | 360 | 0,68 | 50х5 | 0,75 | 2,7 |
57/140.100 | 145 | 128 | 90 | 3х90 | 0,42 | 3х57 | 0,54 | 3х47 | 0,15 | 410 | 0,77 | 50х5 | 0,75 | 2,9 |
76/140.100 | 145 | 138 | 90 | 3х90 | 0,42 | 3х68 | 0,64 | 3х60 | 0,2 | 410 | 0,77 | 50х5 | 0,75 | 3,1 |
76/160.100 | 165 | 138 | 110 | 3х110 | 0,52 | 3х63 | 0,6 | 3х50 | 0,21 | 470 | 0,89 | 50х5 | 0,75 | 3,3 |
89/180.100 | 165 | 145 | 110 | 3х110 | 0,52 | 3х70 | 0,66 | 3х54 | 0,23 | 470 | 0,89 | 50х5 | 0,75 | 3,3 |
89/160.100 | 185 | 145 | 110 | 3х110 | 0,52 | 3х58 | 0,55 | 3х46 | 0,19 | 530 | 1 | 50х5 | 0,75 | 3,3 |
108/180.100 | 185 | 154 | 110 | 3х110 | 0,52 | 3х67 | 0,63 | 3х55 | 0,23 | 530 | 1 | 50х5 | 0,75 | 3,4 |
108/200.100 | 205 | 154 | 120 | 3х120 | 0,57 | 3х60 | 0,57 | 3х45 | 0,21 | 600 | 1,13 | 50х5 | 0,75 | 3,5 |
108/250.100 | 255 | 154 | 160 | 3х160 | 0,75 | 3х40 | 0,38 | 3х20 | 0,13 | 750 | 1,41 | 50х5 | 0,75 | 3,7 |
133/200.100 | 205 | 166 | 120 | 3х120 | 0,57 | 3х70 | 0,66 | 3х57 | 0,27 | 600 | 1,13 | 50х5 | 0,75 | 3,7 |
133/225.100 | 230 | 166 | 140 | 3х140 | 0,66 | 3х60 | 0,57 | 3х45 | 0,25 | 680 | 1,28 | 50х5 | 0,75 | 3,8 |
133/250.100 | 255 | 166 | 160 | 3х160 | 0,75 | 3х53 | 0,5 | 3х32 | 0,21 | 750 | 1,41 | 50х5 | 0,75 | 3,9 |
159/250.100 | 255 | 180 | 160 | 3х160 | 1,02 | 3х67 | 0,85 | 3х47 | 0,31 | 750 | 1,41 | 50х5 | 0,75 | 4,6 |
159/315.100 | 320 | 180 | 180 | 3х180 | 1,14 | 3х34 | 0,43 | 3х13 | 0,32 | 960 | 1,81 | 50х5 | 0,75 | 4,8 |
Расстоянием от нижней грани стальной трубы до нижней грани опорной конструкции равной 150 мм
Марка скользящей опоры | Размер, мм | Башмак 1 шт. | Хомут 2 шт. | Общий вес опоры, кг | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Диаметр Dy | ВысотаH | Ширина >B | поз.1, 1шт. | поз. 2, 2 шт. | поз.3, 2 шт. | поз.4, 1 шт. | поз.5, 2 шт. | |||||||
СПО | сеч. мм | масса кг | сеч. мм | масса, кг | сеч. мм | масса кг | длина мм | масса, кг | сеч. мм | масса, кг | ||||
57/125.150 | 130 | 175 | 90 | 3х90 | 0,42 | 3х114 | 1,07 | 3х104 | 0,34 | 360 | 0,68 | 50х5 | 0,75 | 3,5 |
57/140.150 | 145 | 175 | 90 | 3х90 | 0,42 | 3х107 | 1,01 | 3х97 | 0,32 | 410 | 0,77 | 50х5 | 0,75 | 3,6 |
76/140.150 | 145 | 188 | 90 | 3х90 | 0,42 | 3х118 | 1,11 | 3х110 | 0,36 | 410 | 0,77 | 50х5 | 0,75 | 3,7 |
76/160.150 | 165 | 188 | 110 | 3х110 | 0,52 | 3х113 | 1,06 | 3х100 | 0,42 | 470 | 0,89 | 50х5 | 0,75 | 3,9 |
89/160.150 | 165 | 195 | 110 | 3х110 | 0,52 | 3х120 | 1,13 | 3х106 | 0,45 | 470 | 0,89 | 50х5 | 0,75 | 4 |
89/160.150 | 185 | 195 | 110 | 3х110 | 0,52 | 3х108 | 1,02 | 3х96 | 0,41 | 530 | 1 | 50х5 | 0,75 | 4 |
108/180.150 | 185 | 204 | 110 | 3х110 | 0,52 | 3х117 | 1,1 | 3х105 | 0,46 | 530 | 1 | 50х5 | 0,75 | 4,1 |
108/200.150 | 205 | 204 | 120 | 3х120 | 0,57 | 3х110 | 1,04 | 3х95 | 0,45 | 600 | 1,13 | 50х5 | 0,75 | 4,2 |
108/250.150 | 255 | 204 | 160 | 3х160 | 0,75 | 3х90 | 0,85 | 3х70 | 0,46 | 750 | 1,41 | 50х5 | 0,75 | 4,5 |
133/200.150 | 205 | 216 | 120 | 3х120 | 0,57 | 3х120 | 1,13 | 3х107 | 0,5 | 600 | 1,13 | 50х5 | 0,75 | 4,4 |
133/225.150 | 230 | 216 | 140 | 3х140 | 0,66 | 3х110 | 1,01 | 3х95 | 0,63 | 680 | 1,28 | 50х5 | 0,75 | 4,7 |
133/250.150 | 255 | 216 | 160 | 3х160 | 0,75 | 3х103 | 0,97 | 3х82 | 0,54 | 750 | 1,41 | 50х5 | 0,75 | 4,7 |
159/250.150 | 255 | 230 | 160 | 3х160 | 1,02 | 3х117 | 1,49 | 3х97 | 0,64 | 750 | 1,41 | 50х5 | 0,75 | 5,6 |
159/315.150 | 320 | 230 | 180 | 3х180 | 1,14 | 3х84 | 1,07 | 3х63 | 0,47 | 960 | 1,81 | 50х5 | 0,75 | 5,6 |
Расстоянием от нижней грани стальной трубы до нижней грани опорной конструкции равной 200 мм
Марка скользящей опоры | Размер, мм | Башмак 1 шт. | Хомут 2 шт. | Общий вес опоры, кг | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Диаметр Dy | ВысотаH | Ширина >B | поз.1, 1шт. | поз. 2, 2 шт. | поз.3, 2 шт. | поз.4, 1 шт. | поз.5, 2 шт. | |||||||
СПО | сеч. мм | масса кг | сеч. мм | масса, кг | сеч. мм | масса кг | длина мм | масса, кг | сеч. мм | масса, кг | ||||
57/125.200 | 130 | 228 | 110 | 3х110 | 0,52 | 3х173 | 1,63 | 3х154 | 0,65 | 360 | 0,68 | 50х5 | 0,75 | 4,5 |
57/140.200 | 145 | 228 | 110 | 3х110 | 0,52 | 3х163 | 1,54 | 3х147 | 0,62 | 410 | 0,77 | 50х5 | 0,75 | 4,5 |
76/140.200 | 145 | 238 | 110 | 3х110 | 0,52 | 3х174 | 1,64 | 3х159 | 0,67 | 410 | 0,77 | 50х5 | 0,75 | 4,6 |
76/160.200 | 165 | 238 | 130 | 3х130 | 0,61 | 3х170 | 1,6 | 3х148 | 0,77 | 470 | 0,89 | 50х5 | 0,75 | 4,9 |
89/160.200 | 165 | 245 | 130 | 3х130 | 0,61 | 3х178 | 1,68 | 3х156 | 0,81 | 470 | 0,89 | 50х5 | 0,75 | 5 |
89/160.200 | 185 | 245 | 130 | 3х130 | 0,61 | 3х164 | 1,54 | 3х146 | 0,76 | 530 | 1 | 50х5 | 0,75 | 5 |
108/180.200 | 185 | 254 | 130 | 3х130 | 0,61 | 3х173 | 1,63 | 3х155 | 0,8 | 530 | 1 | 50х5 | 0,75 | 5,1 |
108/200.200 | 205 | 254 | 140 | 3х140 | 0,66 | 3х165 | 1,55 | 3х145 | 0,82 | 600 | 1,13 | 50х5 | 0,75 | 5,1 |
108/250.200 | 255 | 254 | 160 | 3х160 | 0,75 | 3х140 | 1,32 | 3х120 | 0,79 | 750 | 1,41 | 50х5 | 0,75 | 5,3 |
133/200.200 | 205 | 266 | 140 | 3х140 | 0,66 | 3х177 | 1,67 | 3х157 | 0,89 | 600 | 1,13 | 50х5 | 0,75 | 5,4 |
133/225.200 | 230 | 266 | 160 | 3х160 | 0,75 | 3х177 | 1,67 | 3х145 | 0,96 | 680 | 1,28 | 50х5 | 0,75 | 5,7 |
133/250.200 | 255 | 266 | 160 | 3х160 | 0,75 | 3х153 | 1,44 | 3х132 | 0,87 | 750 | 1,41 | 50х5 | 0,75 | 5,5 |
159/250.200 | 255 | 280 | 160 | 3х160 | 1,02 | 3х167 | 2,12 | 3х147 | 0,97 | 750 | 1,41 | 50х5 | 0,75 | 6,6 |
159/315.200 | 320 | 280 | 180 | 3х180 | 1,14 | 3х134 | 1,7 | 3х113 | 0,85 | 960 | 1,81 | 50х5 | 0,75 | 5,8 |
Монтаж
Способ установки предполагает монтаж опорных изделий для поддержки сетей трубопровода через утвержденные расстояния. Максимальный шаг между опорами трубопровода в ППУ изоляции, составляет:
- Ду 50 -5,0 метра
- Ду 70 -5,5 метра
- Ду 80 -6,0 метра
- Ду 100 -7,0 метра
- Ду 125 -8,0 метра
- Ду 150 -9,0 метра
Техническая документация
Скользящие опоры для труб в ППУ Ду 50-150, h=100, 150, 200 мм для канальной и надземной прокладки - Лист 1
Скользящие опоры СПО для труб в ППУ Ду 50-150, h=100 мм для канальной и надземной прокладки - Лист 2
Скользящие опоры СПО для труб в ППУ Ду 50-150, h=150 мм для канальной и надземной прокладки - Лист 3
Скользящие опоры СПО для труб в ППУ Ду 50-150, h=200 мм для канальной и надземной прокладки - Лист 4
