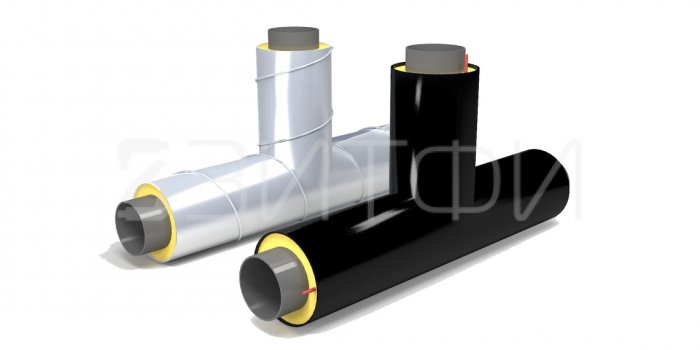

      Тройник в ППУ изоляции

      • Тройник в ППУ
      • Тройник в ППУ
      • Тройник в ППУ
      • Тройник в ППУ
      • Тройник в ППУ
      • Тройник в ППУ

      Крепость тройника в ППУ важна, поскольку нагрузки испытывает немалые – ответвления потока сред подразумевают изменение показателей.

      На заказ компания изготовляет несколько различных типов тройника в ППУ изоляции:

      • Стандартный. Данный тип называют равнопроходной. Отличается одинаковым диаметром всех выходов;
      • Тип с тройниковым ответвлением. Устройство способно огибать любые трассы коммуникаций, расположенные в непосредственной близости к трубопроводу благодаря специальной конструкции;
      • Параллельный вид приспособлен для изменения движения теплоносителя под углом девяносто градусов.

      Отличия равнопроходного тройника от неравнопроходного (переходного)

      Равнопроходный тройник предназначен для соединения труб одного диаметра. Размеры торцевых отверстий детали совпадают. Конструкция фитинга помогает распределять поток по двум ветвям без изменения проходного сечения. Элемент применяют в топливно-энергетическом комплексе, отраслевой промышленности и внутридомовом хозяйстве. Для крупных промышленных систем применяют штампосварные бесшовные изделия.

      Переходный тройник служит для скрепления труб с разным диаметром, смешивает и разъединяет потоки между ветвями. Условный проход дополнительной ветви меньше, чем сечение основной трубы. При переходе рабочих веществ в канал с другим диаметральным размером давление изменяется постепенно. Деталь используют для сооружения разветвленных систем отопления и газоснабжения.

      Конструкция тройника в ППУ ОЦ и ПЭ изоляции имеет некоторые особенности. На представленной странице подробно расскажем об устройстве данной системы:

      1. оболочка;
      2. изоляция, содержащая в составе пенополиуретана;
      3. центрирующая опора;
      4. проводник—индикатор системы ОДК;
      5. стальная труба
      Чертеж тройник в ППУ изоляции

      На сайте фирмы «ЗИФТИ» вы найдёте информацию об организации, деятельность, ответы на часто задаваемые вопросы, обширный прайс-лист. Обратитесь к менеджерам компании для совершения покупки. Высококвалифицированные специалисты организации с готовностью помогут вам с решением вопросов, касающихся работы компании. Внушительный список рекомендаций и положительных отзывов доказывает – заказчики довольны трудом компании.

      Читать далее

      Тройник (в миллиметрах)


      d2 d1 32 38 45 57 76 89 108 133 159 219 273 325 426 530 630 720 820 920 1020 1220 1420
      L 1200 1200 1200 1200 1300 1300 1300 1300 1400 1400 1800 1800 1900 2000 2000 2000 2000 2100 2100 2400 2700
      32 Н 700 700 700 700 700 700 700 700 700 700 900 900 1000 1000 1000 1100 1200 1200 1300 1400 1500
      38 Н 700 700 700 700 700 700 700 700 700 900 900 1000 1000 1000 1100 1200 1200 1300 1400 1500
      45 Н 700 700 700 700 700 700 700 700 900 900 1000 1000 1000 1100 1200 1200 1300 1400 1500
      57 Н 700 700 700 700 700 700 700 900 900 1000 1000 1000 1100 1200 1200 1300 1400 1500
      76 Н 700 700 700 700 700 700 900 900 1000 1000 1000 1100 1200 1200 1300 1400 1500
      89 Н 700 700 700 700 700 900 900 1000 1000 1000 1100 1200 1200 1300 1400 1500
      108 Н 700 700 700 700 900 900 1000 1000 1000 1100 1200 1200 1300 1400 1500
      133 Н 700 700 700 900 900 1000 1000 1000 1100 1200 1200 1300 1400 1500
      159 Н 700 700 900 900 1000 1000 1000 1100 1200 1200 1300 1400 1500
      219 Н 700 900 900 1000 1000 1000 1100 1200 1200 1300 1400 1500
      273 Н 900 900 1000 1000 1000 1100 1200 1200 1300 1400 1500
      325 Н 900 1000 1000 1000 1100 1200 1200 1300 1400 1500
      426 Н 1000 1000 1000 1100 1200 1200 1300 1400 1500
      530 Н 1000 1000 1100 1200 1200 1300 1400 1500
      630 Н 1000 1100 1200 1200 1300 1400 1500
      720 Н 1100 1200 1200 1300 1400 1500
      820 Н 1200 1200 1300 1400 1500
      920 Н 1200 1300 1400 1500
      1020 Н 1300 1400 1500
      1220 Н 1400 1500
      1420 Н 1500
      Примечание — Возможно уменьшение длины L трубопровода с каждой стороны на величину ΔL, (см. таблицу В.5) при монтаже на строительной площадке.

      Стоимость

      • Тройник в ППУ (ГОСТ10704-91/10705-80; ГОСТ3262-75)
      • ГОСТ 8732-78
      Тройник в ППУ (ГОСТ10704-91/10705-80; ГОСТ3262-75)
      D ПЭ ОЦ
      25(33,5)*2,8/110 - 25(33,5)*2,8/110 1 746 ₽ 2 120 ₽
      32(42,3)*2,8/110 - 25(33,5)*2,8/110 1 203 ₽ 1 606 ₽
      32(42,3)*2,8/110  - 32(42,3)*2,8/110  1 748 ₽ 2 171 ₽
      40(48)*3,0/125 - 25(33,5)*2,8/110 1 448 ₽ 1 853 ₽
      40(48)*3,0/125 - 32(42,3)*2,8/110 1 511 ₽ 1 910 ₽
      40(48)*3,0/125 - 40(48)*3,0/125 1 867 ₽ 2 244 ₽
      57*3,5/125 - 25(33,5)*2,8/110 1 989 ₽ 2 408 ₽
      57*3,5/125 - 32(42,3)*2,8/110 1 999 ₽ 2 413 ₽
      57*3,5/125 - 40(48)*3,0/125 2 127 ₽ 2 541 ₽
      57*3,5/125 - 57*3,5/125 2 081 ₽ 2 496 ₽
      76*3,5/140 - 25(33,5)*2,8/110 2 102 ₽ 2 529 ₽
      76*3,5/140 - 32(42,3)*2,8/110 2 179 ₽ 2 598 ₽
      76*3,5/140 - 40(48)*3,0/125 2 300 ₽ 2 719 ₽
      76*3,5/140 - 57*3,5/125 2 767 ₽ 3 183 ₽
      76*3,5/140 - 76*3,5/140 2 644 ₽ 3 056 ₽
      89*3,5/160 - 25(33,5)*2,8/110 2 391 ₽ 2 796 ₽
      89*3,5/160 - 32(42,3)*2,8/110 2 475 ₽ 2 871 ₽
      89*3,5/160 - 40(48)*3,0/125 2 597 ₽ 2 993 ₽
      89*3,5/160 - 57*3,5/125 3 609 ₽ 4 023 ₽
      89*3,5/160 - 76*3,5/140 3 796 ₽ 4 199 ₽
      89*3,5/160 - 89*3,5/160 3 958 ₽ 4 376 ₽
      108*4,0/180 - 25(33,5)*2,8/110 2 931 ₽ 3 379 ₽
      108*4,0/180 - 32(42,3)*2,8/110 3 027 ₽ 3 466 ₽
      108*4,0/180 - 40(48)*3,0/125 3 148 ₽ 3 587 ₽
      108*4,0/180 - 57*3,5/125 4 947 ₽ 5 432 ₽
      108*4,0/180 - 76*3,5/140 4 740 ₽ 5 211 ₽
      108*4,0/180 - 89*3,5/160 4 955 ₽ 5 412 ₽
      108*4,0/180 - 108*4,0/180 6 029 ₽ 6 529 ₽
      133*4,5/225 - 25(33,5)*2,8/110 4 032 ₽ 4 424 ₽
      133*4,5/225 - 32(42,3)*2,8/110 4 157 ₽ 4 534 ₽
      133*4,5/225 - 40(48)*3,0/125 4 281 ₽ 4 658 ₽
      133*4,5/225 - 57*3,5/125 4 501 ₽ 4 867 ₽
      133*4,5/225 - 76*3,5/140 4 736 ₽ 5 075 ₽
      133*4,5/225 - 89*3,5/160 5 703 ₽ 6 146 ₽
      133*4,5/225 - 108*4,0/180 6 587 ₽ 7 015 ₽
      133*4,5/225 - 133*4,5/225 7 254 ₽ 7 605 ₽
      159*4,5/250 - 25(33,5)*2,8/110 5 191 ₽ 5 459 ₽
      159*4,5/250 - 32(42,3)*2,8/110 5 331 ₽ 5 581 ₽
      159*4,5/250 - 40(48)*3,0/125 5 457 ₽ 5 706 ₽
      159*4,5/250 - 57*3,5/125 5 694 ₽ 5 927 ₽
      159*4,5/250 - 76*3,5/140 5 939 ₽ 6 172 ₽
      159*4,5/250 - 89*3,5/160 6 184 ₽ 6 421 ₽
      159*4,5/250 - 108*4,0/180 8 393 ₽ 8 864 ₽
      159*4,5/250 - 133*4,5/225 9 102 ₽ 9 550 ₽
      159*4,5/250 - 159*4,5/250 9 578 ₽ 10 143 ₽
      219*6,0/315 - 25(33,5)*2,8/110 8 280 ₽ 8 143 ₽
      219*6,0/315 - 32(42,3)*2,8/110 8 491 ₽ 8 316 ₽
      219*6,0/315 - 40(48)*3,0/125 8 616 ₽ 8 441 ₽
      219*6,0/315 - 57*3,5/125 8 924 ₽ 8 711 ₽
      219*6,0/315 - 76*3,5/140 9 205 ₽ 8 975 ₽
      219*6,0/315 - 89*3,5/160 9 521 ₽ 9 362 ₽
      219*6,0/315 - 108*4,0/180 9 965 ₽ 9 784 ₽
      219*6,0/315 - 133*4,5/225 17 592 ₽ 17 961 ₽
      219*6,0/315 - 159*4,5/250 18 781 ₽ 19 081 ₽
      219*6,0/315 - 219*6,0/315 21 350 ₽ 21 425 ₽
      273*7,0/400 - 25(33,5)*2,8/110 14 435 ₽ 14 512 ₽
      273*7,0/400 - 32(42,3)*2,8/110 14 765 ₽ 14 787 ₽
      273*7,0/400 - 40(48)*3,0/125 14 894 ₽ 14 916 ₽
      273*7,0/400 - 57*3,5/125 15 325 ₽ 15 299 ₽
      273*7,0/400 - 76*3,5/140 15 670 ₽ 16 027 ₽
      273*7,0/400 - 89*3,5/160 16 109 ₽ 16 013 ₽
      273*7,0/400 - 108*4,0/180 16 679 ₽ 16 553 ₽
      273*7,0/400 - 133*4,5/225 17 977 ₽ 17 759 ₽
      273*7,0/400 - 159*4,5/250 27 832 ₽ 28 613 ₽
      273*7,0/400 - 219*6,0/315 30 551 ₽ 31 101 ₽
      273*7,0/400 - 273*7,0/400 35 239 ₽ 35 315 ₽
      325*7,0/450 - 25(33,5)*2,8/110 18 491 ₽ 18 573 ₽
      325*7,0/450 - 32(42,3)*2,8/110 19 040 ₽ 19 028 ₽
      325*7,0/450 - 40(48)*3,0/125 19 170 ₽ 19 158 ₽
      325*7,0/450 - 57*3,5/125 19 651 ₽ 19 570 ₽
      325*7,0/450 - 76*3,5/140 20 023 ₽ 19 886 ₽
      325*7,0/450 - 89*3,5/160 20 512 ₽ 20 301 ₽
      325*7,0/450 - 108*4,0/180 21 133 ₽ 20 849 ₽
      325*7,0/450 - 133*4,5/225 22 559 ₽ 22 016 ₽
      325*7,0/450 - 159*4,5/250 23 490 ₽ 22 796 ₽
      325*7,0/450 - 219*6,0/315 38 450 ₽ 38 879 ₽
      325*7,0/450 - 273*7,0/400 42 654 ₽ 42 547 ₽
      325*7,0/450 - 325*7,0/450 46 105 ₽ 45 703 ₽
      426*7,0/560 - 25(33,5)*2,8/110 24 717 ₽ 23 878 ₽
      426*7,0/560 - 32(42,3)*2,8/110 25 452 ₽ 24 468 ₽
      426*7,0/560 - 40(48)*3,0/125 25 582 ₽ 24 598 ₽
      426*7,0/560 - 57*3,5/125 26 187 ₽ 25 116 ₽
      426*7,0/560 - 76*3,5/140 26 621 ₽ 25 481 ₽
      426*7,0/560 - 89*3,5/160 27 235 ₽ 26 025 ₽
      426*7,0/560 - 108*4,0/180 27 981 ₽ 26 782 ₽
      426*7,0/560 - 133*4,5/225 29 717 ₽ 28 272 ₽
      426*7,0/560 - 159*4,5/250 30 773 ₽ 29 149 ₽
      426*7,0/560 - 219*6,0/315 33 798 ₽ 31 819 ₽
      426*7,0/560 - 273*7,0/400 39 070 ₽ 36 396 ₽
      426*7,0/560 - 325*7,0/450 69 050 ₽ 68 878 ₽
      426*7,0/560 - 426*7,0/560 75 371 ₽ 74 212 ₽
      530*7,0/710  - 25(33,5)*2,8/110 32 744 ₽ 30 651 ₽
      530*7,0/710 - 32(42,3)*2,8/110 33 741 ₽ 31 414 ₽
      530*7,0/710 - 40(48)*3,0/125 33 879 ₽ 31 552 ₽
      530*7,0/710 - 57*3,5/125 34 668 ₽ 32 274 ₽
      530*7,0/710 - 76*3,5/140 35 200 ₽ 32 710 ₽
      530*7,0/710 - 89*3,5/160 35 997 ₽ 33 373 ₽
      530*7,0/710 - 108*4,0/180 36 934 ₽ 34 149 ₽
      530*7,0/710 - 133*4,5/225 39 145 ₽ 35 919 ₽
      530*7,0/710 - 159*4,5/250 40 395 ₽ 36 953 ₽
      530*7,0/710 - 219*6,0/315 44 128 ₽ 40 269 ₽
      530*7,0/710 - 273*7,0/400 50 262 ₽ 45 711 ₽
      530*7,0/710 - 325*7,0/450 54 087 ₽ 49 445 ₽
      530*7,0/710 - 426*7,0/560 60 558 ₽ 54 480 ₽
      530*7,0/710 - 530*7,0/710 115 286 ₽ 113 702 ₽
      ГОСТ 8732-78
      D ПЭ ОЦ
      32*3,0/110 - 32*3,0/110 1 681 ₽ 1 851 ₽
      38*3,0/110 - 32*3,0/110 1 354 ₽ 1 516 ₽
      38*3,0/110  - 38*3,0/110  1 902 ₽ 2 071 ₽
      45*3,5/125 - 32*3,0/110 1 744 ₽ 1 906 ₽
      45*3,5/125 - 38*3,0/110 1 825 ₽ 1 985 ₽
      45*3,5/125 - 45*3,5/125 1 976 ₽ 2 147 ₽
      57*3,5/125 - 32*3,0/110 2 036 ₽ 2 226 ₽
      57*3,5/125 - 38*3,0/110 2 061 ₽ 2 249 ₽
      57*3,5/125 - 45*3,5/125 2 233 ₽ 2 421 ₽
      57*3,5/125 - 57*3,5/125 2 212 ₽ 2 400 ₽
      76*3,5/140 - 32*3,0/110 2 531 ₽ 2 702 ₽
      76*3,5/140 - 38*3,0/110 2 631 ₽ 2 798 ₽
      76*3,5/140 - 45*3,5/125 2 821 ₽ 2 988 ₽
      76*3,5/140 - 57*3,5/125 3 619 ₽ 3 808 ₽
      76*3,5/140 - 76*3,5/140 2 824 ₽ 3 011 ₽
      89*3,5/160 - 32*3,0/110 2 912 ₽ 3 074 ₽
      89*3,5/160 - 38*3,0/110 3 021 ₽ 3 179 ₽
      89*3,5/160 - 45*3,5/125 3 212 ₽ 3 371 ₽
      89*3,5/160 - 57*3,5/125 3 714 ₽ 3 902 ₽
      89*3,5/160 - 76*3,5/140 3 926 ₽ 4 110 ₽
      89*3,5/160 - 89*3,5/160 4 119 ₽ 4 309 ₽
      108*4,0/180 - 32*3,0/110 3 638 ₽ 3 818 ₽
      108*4,0/180 - 38*3,0/110 3 764 ₽ 3 940 ₽
      108*4,0/180 - 45*3,5/125 3 956 ₽ 4 132 ₽
      108*4,0/180 - 57*3,5/125 5 029 ₽ 5 250 ₽
      108*4,0/180 - 76*3,5/140 4 886 ₽ 5 100 ₽
      108*4,0/180 - 89*3,5/160 5 131 ₽ 5 339 ₽
      108*4,0/180 - 108*4,0/180 5 629 ₽ 5 856 ₽
      133*4,5/225 - 32*3,0/110 4 802 ₽ 4 959 ₽
      133*4,5/225 - 38*3,0/110 4 958 ₽ 5 109 ₽
      133*4,5/225 - 45*3,5/125 5 154 ₽ 5 304 ₽
      133*4,5/225 - 57*3,5/125 5 410 ₽ 5 557 ₽
      133*4,5/225 - 76*3,5/140 5 703 ₽ 5 839 ₽
      133*4,5/225 - 89*3,5/160 5 827 ₽ 6 028 ₽
      133*4,5/225 - 108*4,0/180 6 719 ₽ 6 914 ₽
      133*4,5/225 - 133*4,5/225 7 388 ₽ 7 547 ₽
      159*4,5/250 - 32*3,0/110 6 260 ₽ 6 367 ₽
      159*4,5/250 - 38*3,0/110 6 437 ₽ 6 536 ₽
      159*4,5/250 - 45*3,5/125 6 635 ₽ 6 735 ₽
      159*4,5/250 - 57*3,5/125 6 914 ₽ 7 007 ₽
      159*4,5/250 - 76*3,5/140 7 220 ₽ 7 313 ₽
      159*4,5/250 - 89*3,5/160 7 535 ₽ 7 630 ₽
      159*4,5/250 - 108*4,0/180 8 541 ₽ 8 755 ₽
      159*4,5/250 - 133*4,5/225 9 257 ₽ 9 460 ₽
      159*4,5/250 - 159*4,5/250 9 782 ₽ 10 039 ₽
      219*6,0/315 - 32*3,0/110 10 876 ₽ 10 821 ₽
      219*6,0/315 - 38*3,0/110 11 157 ₽ 11 087 ₽
      219*6,0/315 - 45*3,5/125 11 355 ₽ 11 285 ₽
      219*6,0/315 - 57*3,5/125 11 739 ₽ 11 654 ₽
      219*6,0/315 - 76*3,5/140 12 098 ₽ 12 006 ₽
      219*6,0/315 - 89*3,5/160 12 518 ₽ 12 454 ₽
      219*6,0/315 - 108*4,0/180 13 113 ₽ 13 041 ₽
      219*6,0/315 - 133*4,5/225 17 834 ₽ 18 002 ₽
      219*6,0/315 - 159*4,5/250 19 082 ₽ 19 218 ₽
      219*6,0/315 - 219*6,0/315 22 196 ₽ 22 230 ₽
      273*7,0/400 - 32*3,0/110 16 647 ₽ 16 678 ₽
      273*7,0/400 - 38*3,0/110 17 034 ₽ 17 042 ₽
      273*7,0/400 - 45*3,5/125 17 238 ₽ 17 247 ₽
      273*7,0/400 - 57*3,5/125 17 731 ₽ 17 721 ₽
      273*7,0/400 - 76*3,5/140 18 149 ₽ 18 292 ₽
      273*7,0/400 - 89*3,5/160 18 679 ₽ 18 640 ₽
      273*7,0/400 - 108*4,0/180 19 390 ₽ 19 339 ₽
      273*7,0/400 - 133*4,5/225 20 827 ₽ 20 740 ₽
      273*7,0/400 - 159*4,5/250 26 997 ₽ 27 352 ₽
      273*7,0/400 - 219*6,0/315 30 225 ₽ 30 475 ₽
      273*7,0/400 - 273*7,0/400 34 460 ₽ 34 494 ₽
      325*8,0/450 - 32*3,0/110 23 355 ₽ 23 387 ₽
      325*8,0/450 - 38*3,0/110 24 048 ₽ 24 044 ₽
      325*8,0/450 - 45*3,5/125 24 255 ₽ 24 250 ₽
      325*8,0/450 - 57*3,5/125 24 843 ₽ 24 810 ₽
      325*8,0/450 - 76*3,5/140 25 310 ₽ 25 255 ₽
      325*8,0/450 - 89*3,5/160 25 935 ₽ 25 850 ₽
      325*8,0/450 - 108*4,0/180 26 743 ₽ 26 629 ₽
      325*8,0/450 - 133*4,5/225 28 420 ₽ 28 203 ₽
      325*8,0/450 - 159*4,5/250 29 594 ₽ 29 316 ₽
      325*8,0/450 - 219*6,0/315 38 944 ₽ 39 138 ₽
      325*8,0/450 - 273*7,0/400 42 879 ₽ 42 830 ₽
      325*8,0/450 - 325*7,0/450 47 309 ₽ 47 127 ₽
      426*9,0/560 - 32*3,0/110 34 300 ₽ 33 964 ₽
      426*9,0/560 - 38*3,0/110 35 309 ₽ 34 916 ₽
      426*9,0/560 - 45*3,5/125 35 515 ₽ 35 122 ₽
      426*9,0/560 - 57*3,5/125 36 313 ₽ 35 885 ₽
      426*9,0/560 - 76*3,5/140 36 885 ₽ 36 429 ₽
      426*9,0/560 - 89*3,5/160 37 720 ₽ 37 237 ₽
      426*9,0/560 - 108*4,0/180 38 738 ₽ 38 259 ₽
      426*9,0/560 - 133*4,5/225 40 941 ₽ 40 363 ₽
      426*9,0/560 - 159*4,5/250 42 324 ₽ 41 675 ₽
      426*9,0/560 - 219*6,0/315 46 758 ₽ 45 966 ₽
      426*9,0/560 - 273*7,0/400 52 515 ₽ 51 445 ₽
      426*9,0/560 - 325*8,0/450 63 886 ₽ 63 807 ₽
      426*9,0/560 - 426*9,0/560 69 228 ₽ 68 701 ₽
      530*7,0/710  - 32*3,0/110 32 792 ₽ 31 954 ₽
      530*7,0/710 - 38*3,0/110 33 804 ₽ 32 873 ₽
      530*7,0/710 - 45*3,5/125 34 022 ₽ 33 091 ₽
      530*7,0/710 - 57*3,5/125 34 832 ₽ 33 874 ₽
      530*7,0/710 - 76*3,5/140 35 419 ₽ 34 423 ₽
      530*7,0/710 - 89*3,5/160 36 267 ₽ 35 217 ₽
      530*7,0/710 - 108*4,0/180 37 309 ₽ 36 195 ₽
      530*7,0/710 - 133*4,5/225 39 555 ₽ 38 264 ₽
      530*7,0/710 - 159*4,5/250 40 966р ₽ 39 589 ₽
      530*7,0/710 - 219*6,0/315 45 548 ₽ 44 004 ₽
      530*7,0/710 - 273*7,0/400 51 453 ₽ 49 633 ₽
      530*7,0/710 - 325*8,0/450 48 206 ₽ 46 349 ₽
      530*7,0/710 - 426*9,0/560 53 631 ₽ 51 199 ₽
      530*7,0/710 - 530*7,0/710 115 286 ₽ 114 566 ₽

      Характеристики

      Тройник в ППУ изоляции производится по ГОСТ 30732-2020 в числе прочих фасонных элементов трубопроводов. Данные фасонные изделия необходимы для организации подачи теплоносителя по магистральному трубопроводу, применяют для создания второстепенных ответвлений трубопровода при прокладывании магистралей при связывании основной магистрали с потребителями.

      Изготавливаем несколько различных типов тройника в ППУ изоляции:

      • Стандартный или равнопроходной. Отличается одинаковым диаметром всех выходов;
      • Тройниковое ответвление. Устройство способно огибать любые трассы коммуникаций, расположенные в непосредственной близости к трубопроводу благодаря специальной конструкции;
      • араллельный тройник. Приспособлен для изменения движения теплоносителя под углом девяносто градусов в направлении оси основной магистрали.

      В каталог изделий, производимых на заводе включены тройники в ППУ изоляции:

      • Равнопроходные тройники предназначены для соединения труб одного диаметра. Размеры торцевых отверстий детали совпадают. Элемент применяют в топливно-энергетическом комплексе, отраслевой промышленности и внутридомовом хозяйстве. Для крупных промышленных систем применяют штампосварные бесшовные изделия.
      • Переходные тройники служат для соединения труб с разным диаметром. Условный проход дополнительной ветви меньше, чем сечение основной трубы. Деталь используют для сооружения разветвленных систем транспортировки продуктов.

      На основании пункта 4.24 ГОСТ 30732-2020 все элементы трубопроводов ППУ, в том числе фасонные, должны оснащаться системой ОДК.

      Система ОДК предусматривает установку под покровный слой тепловой изоляции вдоль труб двух или трех, в зависимости от диаметра трубопровода, проводников-индикаторов из неизолированной мягкой меди. Проводники располагаются параллельно оси трубы в плоскости одного сечения, проходя через центрирующие опоры или другие устройства на расстоянии (20±2) мм от поверхности трубы и имеют необходимое предварительное натяжение.

      Преимущества

      • успешно функционируем уже 12 лет, наработан большой опыт, знаем, как обеспечить качество продукции;
      • широкий ассортимент выпускаемой продукции;
      • высокая производительность завода;
      • заказ продукции в любых объемах;
      • наличие готовой продукции на складе, возможность немедленной отгрузки стандартных изделий;
      • индивидуальный подход к каждому заказчику: проект может предполагать изменение размеров трубы, а также толщины слоя изоляции ППУ. По требованию Заказчика тройники в ППУ изоляции могут быть изготовлены с другими линейными размерами, с металлической заглушкой изоляции, с кабелем вывода.
      • высокое качество продукции: работа только с ведущими поставщиками трубопроводной и арматурной продукции, входной контроль всех комплектующих, использование только сертифицированных материалов от проверенных поставщиков, 100%-й ультразвуковой контроль сварных швов, пооперационный контроль изготавливаемой продукции, лабораторные испытания материалов и изделий на различных стадиях производства;
      • гарантия качества на продукцию согласно требованиям технических регламентов завода и нормативной документации («Гарантийный срок хранения изолированных труб и фасонных изделий - два года со дня изготовления. Гарантийный срок эксплуатации - пять лет со дня отгрузки, включая хранение, при условии соблюдения потребителем правил транспортирования, хранения и монтажа» ГОСТ 30732-2020);
      • конкурентные цены и гибкая ценовая политика;
      • специальные цены при заказе крупных партий продукции.

      Спектр применения

      Тройники в ППУ изоляции используются для трубопроводов различного диаметра, их можно купить в оболочке из оцинкованной стали или в полиэтилене. Применяется при подземной прокладке (в полиэтиленовой оболочке - бесканальным способом, со стальной защитной оболочкой - в проходных каналах и туннелях) и надземной прокладке тепловых сетей (для труб со стальным защитным покрытием) с расчетными параметрами теплоносителя:

      • рабочим давлением не более 1,6 МПа
      • температурой не более 140 °С (допускается повышение температуры не более 150 °С в пределах графика качественного регулирования отпуска тепла 150 °С - 70 °С).

      Размеры

      По ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия» тройники в ППУ изоляции имеют размеры, удовлетворяющие следующим параметрам:

      Наружный диаметр стальных труб от 32 до 1420 мм.

      Длина стальных труб для диаметров:

      • не более 219 мм - от 8 до 12 м,
      • диаметром 273 мм и выше - от 10 до 12 м.

      Длина неизолированных концов стальных труб:

      • 150 мм для труб диаметром оболочки до 315 мм включительно,
      • 210 мм для труб диаметром 400 мм и более.

      Толщина теплоизоляционного слоя, Диаметр и Толщина оболочки могут быть уточнены расчетом в зависимости от конкретных условий проектирования и технико-экономического обоснования и изготовлены в соответствии с нужным допуском.

      Для увеличения долговечности оболочки из оцинкованной стали, а также в соответствии с правилами устройства и безопасной эксплуатации трубопроводов пара и горячей воды, в зависимости от назначения трубопровода и параметров среды возможно нанесение на ее наружную поверхность дополнительного цветного покрытия (лакокрасочного, полимерного и пр.)

      Вес изделия

      Вес изделия тройника определяется расчетным путем на основании единичных данных по массе стальной трубы в изоляции ППУ.

      Таблица. Расчетная масса одного метра изолированной трубы по ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия».


      Наружный диаметр стальных
      труб и толщина стенки, мм
      Масса трубы, кг
      в полиэтиленовой оболочке в стальной оболочке
      Тип 1 Тип 2
      32х3,0 4,08 - 6,70
      38х3,0 4,50 - 7,12
      45х3,0 4,98 - 7,60
      57х3,0 5,79 6,17 8,41
      76х3,0 7,41 7,96 10,35
      89х4,0 10,81 11,40 14,16
      108х4,0 13,04 13,79 16,81
      133х4,0 16,95 18,21 21,37
      159х4,5 22,16 23,86 26,79
      219х6,0 38,97 41,87 43,95
      273х7,0 58,19 62,59 63,00
      325х7,0 69,61 74,65 74,16
      426х7,0 94,14 102,79 97,04
      530х7,0 125,90 - 121,04
      630х8,0 150,22 - 143,06
      720х8,0 193,32 - 181,65
      820х9,0 243,33 266,81 226,07
      920х10,0 278,07 303,89 253,14
      1020х11,0 338,59 - 304,91
      1220х11,0 403,34 - 363,99
      1420х12,0 468,10 - 423,08
      Примечание - Плотность пенополиуретана принимают равной 80 кг/м .

      Перевозка и Монтаж

      Тройник в ППУ изоляции допускается перевозить железнодорожным, водным и автомобильным транспортом. Транспортировка осуществляется при соблюдении требований завода-изготовителя, учета массы с соблюдением нормативных требований ГОСТ 30732-2020 и СП 41-105-2002.

      Температурный режим для производства работ от:

      -18°С для изделий в защитной оболочке из полиэтилена;

      -50°С для продукции с защитной оболочкой из оцинкованной стали.

      Для погрузки-выгрузки деталей, в том числе значительной массы, применяются траверсы и мягкие стропы в виде полотенец шириной от 50 до 200мм. Использование тросов, цепей, канатов и другого такелажного оборудования, способного вызвать повреждение защитной оболочки и слоя пенополиуретана, запрещено. Запрещается выполнять разгрузку и складирование путем сбрасывания, скатывания и волочения концевых элементов, а также допускать их соударение.

      Подъем трубы в ППУ изоляции необходимо выполнять плавно, без раскачивания, рывков и вращения. Не допускается перемещение трубы подтягиванием. Снятие строп с установленного на место изделия может производиться только после его надежной фиксации временными или постоянными креплениями. Временные связи должны обеспечивать устойчивость предизолированных труб и стабильность их положения до момента выполнения постоянных соединений. Перед устройством постоянных связей, трубу в пенополиуретановой изоляции необходимо проверить на соответствие ее положения требованиям проектной документации, а также готовность монтажных элементов для выполнения сварочных работ и заделки стыков. О результатах контроля производится соответствующая запись в журнале монтажных работ.

      Сварочные работы на металлических трубах в пенополиуретановой изоляции регламентируются ГОСТ 16037-80. Сварка оцинкованных предизолированных труб должна производиться в соответствии с требованиями СНиП 3.05.01-85.

      Теплоизоляция из ППУ в защитной оболочке при нормальных условиях эксплуатации не выделяет в окружающую среду токсичных веществ и не оказывает вредного воздействия на организм человека при непосредственном контакте с ней; применение теплоизоляции не требует специальных мер предосторожности. Класс опасности - 4 по ГОСТ 12.1.007.

      Транспортировка

      Элементы трубопровода – тройники в ППУ изоляции перевозятся любым видом транспорта: железнодорожным, водным и автомобильным. Транспортировка изготовленной продукции осуществляется с соблюдением всех требований и рекомендаций завода, а также положений межотраслевых нормативных документов по перевозке.

      Платформа транспортного средства, перевозящего тройниковые элементы трубопровода в ППУ, должна быть оснащена закрепляющими устройствами, позволяющими исключить произвольное движение раскатывания перевозимых элементов.

      Цена доставки стандартного изделия не превысит среднего уровня по г. Санкт-Петербург.

      Хранение

      Для погрузки на транспорт и выгрузки на площадке хранения изделия, в том числе значительного веса, следует применять инвентарные траверсы и мягкие грузозахватные приспособления (стропы). Использование стальных тросов, цепей, канатов, повреждающих защитную оболочку, категорически запрещается. Не допустимо выполнять разгрузку путем сбрасывания, скатывания труб, а также допускать их соударение.

      Хранение тройников в изоляции ППУ осуществляется в штабеле с применением приспособлений, предупреждающих оборудование от раскатывания. При хранении обязательно должны быть предприняты меры по предупреждению сминания теплоизоляции в местах контакта с подкладками, упорами, ограничителями. Тройники желательно оснащать заглушками, не допускать хранение в воде.

      Критерии выбора

      При выборе поставщика тройников для магистральной сети заказчик должен руководствоваться получением основной информации об изготовителе:

      • присутствие на рынке компании – производителя труб;
      • перечень потребителей, уже использующих продукцию завода;
      • наличие положительных и отрицательных отзывов;
      • информация о сертификации продукции;
      • протоколы испытаний продукции предприятия;
      • наличие квалифицированного персонала, аттестованного по правилам НАКС;
      • наличие собственной лаборатории неразрушающего контроля.

      Рекомендации к использованию

      Опыт производства элементов тройниковых ответвлений трубопроводов в изоляции ППУ обеспечил наличие круга постоянных клиентов, закупающих нашу продукцию. Тройники в ППУ изоляции производства ЗИТФИ знают и активно применяют в энергетическом строительстве.

      Читать далее

      Фото
      • Тройник в ППУ
      • Тройник в ППУ
      • Тройник в ППУ
      • Тройник в ППУ
      • Тройник в ППУ
      • Тройник в ППУ
      • Тройник в ППУ
      • Тройник в ППУ
      • Тройник в ППУ
      • Тройник в ППУ
      • Тройник в ППУ
      • Тройник в ППУ
      • Тройник в ППУ
      • Тройник в ППУ

      Услуги
      Резка металла
      Резка металла

      Содержание

      • Описание
      • Механическая резка
      • Плазменная резка
      • Лазерная резка
      • Преимущества
      Доставка
      Доставка
      Мы осуществляем доставку товаров до адреса, указанного заказчиком. Стоимость доставки оговаривается отдельно, и зависит от местонахождения адресата.

      Сотрудники
      Егоянц Арамаис
      Егоянц Арамаис

      aramais@zitfi.ru
      +7 (911) 013-83-26
      Собственное производство
      Собственное производство
      Гарантия качества
      Гарантия качества
      Отсрочка платежа
      Отсрочка платежа

      Поделиться
      Назад к списку
      • Стальные трубы и фасонные изделия
        • Труба в ППУ
        • Отвод в ППУ
        • Сильфонный компенсационный узел
        • Элемент неподвижной опоры
        • Переход в ППУ
        • Концевой элемент в ППУ
        • Тройник в ППУ
        • Z — образный элемент
        • Элемент трубопровода с кабелем вывода
      • ПНД трубы и фасонные изделия
      • Железобетонные изделия
      • Комплектующие
      • Опоры трубопроводов
      • Сальники
      • Клапан "Захлопка"
      • Закладные детали
      Наши специалисты ответят на любой интересующий вопрос по товару
      Задать вопрос
      Калькулятор расчета теплотрассы
      Калькулятор расчета количества термоленты
      Калькулятор расчета веса стальной трубы
      Калькулятор расчета загрузки автомобиля
      ЗИТФИ
      Компания
      Портфолио
      Прайс-лист
      Клиентам
      Каталог
      Стальные трубы и фасонные изделия
      ПНД трубы и фасонные изделия
      Железобетонные изделия
      Комплектующие
      Опоры трубопроводов
      Сальники
      Клапан "Захлопка"
      Закладные детали
      Услуги
      Резка металла
      Теплоизоляция трубопроводов
      Доставка
      Контакты
      Санкт-Петербург, ул. Чугунная 52
      info@zitfi.ru
      +7 (812) 564-50-54
      +7 (911) 012-85-49
      +7 (911) 013-83-26
      © 2023 Производство труб ППИ — ЗИТФИ
      Карта сайта
      Разработка и продвижение сайта — SeoTempleSeoTemple
