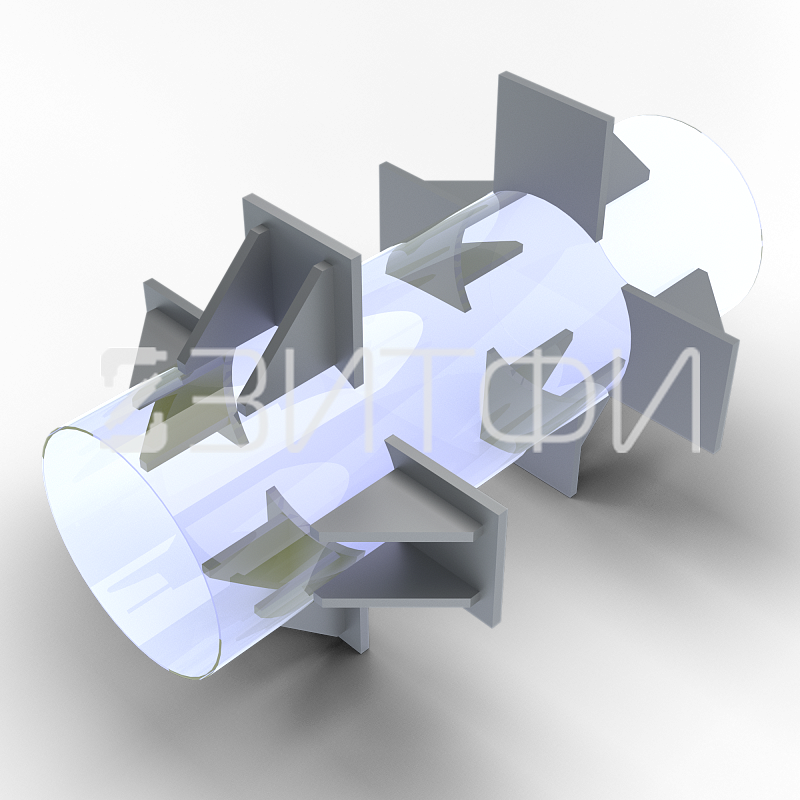

Технические характеристики неподвижных четырехупорных опор ТС-661.00.00 Дн 133-1420 мм по серии 5.903:
№ | Наименование | Дн | к=S | Осевая сила Q,кН (mc) | Высота, мм | Ширина, мм | Масса изделия, кг |
---|---|---|---|---|---|---|---|
1 | ТС-661.00.00 | 133 | 4+1 | 70 (7) | 260 | 80 | 8,8 |
2 | ТС-661.00.00 | 133 | 5+1 | 70 (7) | 260 | 80 | 8,8 |
3 | ТС-661.00.00-01 | 159 | 4+1 | 100 (10) | 320 | 90 | 13,2 |
4 | ТС-661.00.00-01 | 159 | 5+2 | 100 (10) | 320 | 90 | 13,2 |
5 | ТС-661.00.00-02 | 219 | 4+1 | 120 (12) | 420 | 120 | 23,3 |
6 | ТС-661.00.00-02 | 219 | 7+2 | 150 (15) | 420 | 120 | 23,3 |
7 | ТС-661.00.00-03 | 273 | 6+1 | 120 (12) | 480 | 120 | 22,5 |
8 | ТС-661.00.00-03 | 273 | 8+2 | 180 (18) | 480 | 120 | 22,5 |
9 | ТС-661.00.00-04 | 325 | 6+1 | 120 (12) | 530 | 120 | 25,2 |
10 | ТС-661.00.00-04 | 325 | 8+2 | 220 (22) | 530 | 120 | 25,2 |
11 | ТС-661.00.00-05 | 377 | 6+2 | 150 (15) | 580 | 140 | 28,3 |
12 | ТС-661.00.00-05 | 377 | 9+2 | 250 (25) | 580 | 140 | 28,3 |
13 | ТС-661.00.00-06 | 426 | 7+2 | 180 (18) | 660 | 160 | 53,4 |
14 | ТС-661.00.00-06 | 426 | 10+2 | 300 (30) | 660 | 160 | 53,4 |
15 | ТС-661.00.00-07 | 530 | 8+2 | 180 (18) | 770 | 200 | 64,6 |
16 | ТС-661.00.00-07 | 530 | 11+2 | 250 (25) | 770 | 200 | 64,6 |
17 | ТС-661.00.00-08 | 630 | 8+2 | 360 (36) | 870 | 240 | 67,7 |
18 | ТС-661.00.00-08 | 630 | 12+2 | 450 (45) | 870 | 240 | 67,7 |
19 | ТС-661.00.00-09 | 720 | 9+2 | 360 (36) | 960 | 280 | 82,4 |
20 | ТС-661.00.00-09 | 720 | 11+2 | 550 (55) | 960 | 280 | 82,4 |
21 | ТС-661.00.00-10 | 820 | 9+2 | 450 (45) | 1060 | 300 | 86,4 |
22 | ТС-661.00.00-10 | 820 | 11+2 | 650 (65) | 1060 | 300 | 86,4 |
23 | ТС-661.00.00-11 | 920 | 10+2 | 480 (48) | 1160 | 320 | 92 |
24 | ТС-661.00.00-11 | 920 | 14+2 | 550 (55) | 1160 | 320 | 92 |
25 | ТС-661.00.00-12 | 1020 | 10+2 | 750 (75) | 1260 | 360 | 105 |
26 | ТС-661.00.00-12 | 1020 | 14+2 | 950 (95) | 1260 | 360 | 105 |
27 | ТС-661.00.00-13 | 1220 | 11+2 | 1000 (100) | 1480 | 400 | 136 |
28 | ТС-661.00.00-14 | 1420 | 14+2 | 1000 (100) | 1680 | 500 | 151 |
Техническая документация
Документация опоры неподвижной четырехупорной ТС-661.00.00 трубопроводов Дн 133-1420 - Лист 1
Опора неподвижная четырехупорная ТС-661.00.00 трубопроводов Дн 133-1420 рис.1 - Лист 2
Опора неподвижная четырехупорная ТС-661.00.00 трубопроводов Дн 133-1420 рис.2 - Лист 3
Характеристики опор неподвижных четырехупорных ТС-661.00.00 трубопроводов Дн 133-1420 - Лист 4
