Ассортиментный ряд продукции компании «ЗИТФИ» включает элементы трубопроводов различного назначения и типа, в том числе – отводы в ППУ изоляции.

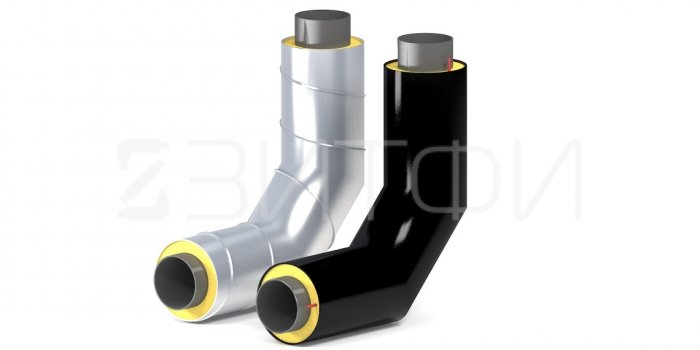

Отводы стальные, изолированные пенополиуретаном (ППУ) в полиэтиленовой оболочке (ПЭ) или оболочке из оцинкованной стали (ОЦ) с системой оперативного дистанционного контроля (СОДК) используются для устройства поворотов трубопроводов.
В процессе прокладки трубопроводов в ход идут далеко не только одни трубы, но и всевозможные фасонные изделия — отводы, фитинги, компенсационные петли и так далее. Однако почти на каждом проекте возникает необходимость менять направления труб в различных плоскостях. Это позволяет избегать препятствия путём их огибания, а также более удобными путями подводить трубы к различным нужным агрегатам. С целью воплощения этих целей и используются стальные сварные отводы. Купить продукцию, соответствующую ГОСТам качества, вы сможете у компании "ЗИФТИ".
Использования отводов в ППУ ОЦ или ПЭ помогает значительно повысить свойства автокомпенсации трубопроводных систем, более того отводы СТ, как и трубы и фасонные элементы, оснащены проводами для СОДК (по желанию заказчика), что позволяет контролировать работу трассы.
Пенополиуретан считается наиболее подходящим материалом для подземных канальных и бесканальных систем, так как ППУ изоляция не подвержена коррозии и коэффициент теплопроводности у нее довольно низкий.
На наружных участках трубопровода ППУ требует дополнительной защиты, так как этот материал не устойчив к воздействию ультрафиолетового излучения.
Для наших заказчиков возможно дополнительное оснащение отводов заглушками, сокращение параметров плеч, любой угол поворота и так далее.
Кроме этого, фирма «ЗИФТИ» предоставляет гибкую систему скидок и отсрочек постоянным клиентам. На первое место мы всегда ставим взаимоотношения с покупателя и партнёрами, поэтому при необходимости можем закончить проект в сжатые сроки, работая без перерывов и выходных.
Стоимость оцинкованных отводов ППУ 90 с одк вы можете уточнить у наших менеджеров. Цена наших работ рассчитывается индивидуально, в зависимости от ваших требований и пожеланий. На сайте компании вы можете ознакомиться обширным прайс-листом.
Стоимость
| D | Отвод ППУ ПЭ (короткое исполнение) | Отвод ППУ ОЦ (короткое исполнение) | Отвод ППУ ПЭ (стандартное исполнение) | Отвод ППУ ОЦ (стандартное исполнение) |
|---|---|---|---|---|
| 15(21,3)*2,5/90 | 769 ₽ | 1 020 ₽ | 1 647 ₽ | 2 069 ₽ |
| 15(21,3)*2,5/110 | 791 ₽ | 1 077 ₽ | 1 917 ₽ | 2 254 ₽ |
| 20(26,8)*2,5/110 | 808 ₽ | 1 090 ₽ | 1 955 ₽ | 2 292 ₽ |
| 20(26,8)*2,5/125 | 826 ₽ | 1 146 ₽ | 2 149 ₽ | 2 520 ₽ |
| 25(33,6)*2,8/110 | 856 ₽ | 1 139 ₽ | 2 042 ₽ | 2 422 ₽ |
| 25(33,6)*2,8/125 | 880 ₽ | 1 196 ₽ | 2 280 ₽ | 2 651 ₽ |
| 32(42,3)*2,8/110 | 894 ₽ | 1 168 ₽ | 2 182 ₽ | 2 519 ₽ |
| 32(42,3)*2,8/125 | 916 ₽ | 1 226 ₽ | 2 376 ₽ | 2 748 ₽ |
| 40(48)*3,0/110 | 909 ₽ | 1 177 ₽ | 2 250 ₽ | 2 587 ₽ |
| 40(48)*3,0/125 | 933 ₽ | 1 238 ₽ | 2 445 ₽ | 2 816 ₽ |
| D | Отвод ППУ ПЭ (короткое исполнение) | Отвод ППУ ОЦ (короткое исполнение) | Отвод ППУ ПЭ (стандартное исполнение) | Отвод ППУ ОЦ (стандартное исполнение) |
|---|---|---|---|---|
| 57*3,5/125 | 1 081 ₽ | 1 377 ₽ | 2 738 ₽ | 3 109 ₽ |
| 57*3,5/140 | 1 128 ₽ | 1 469 ₽ | 3 049 ₽ | 3 413 ₽ |
| 76*3,5/140 | 1 316 ₽ | 1 622 ₽ | 3 240 ₽ | 3 583 ₽ |
| 76*3,5/160 | 1 372 ₽ | 1 732 ₽ | 3 556 ₽ | 3 963 ₽ |
| 89*3,5/160 | 1 649 ₽ | 2 049 ₽ | 3 843 ₽ | 4 250 ₽ |
| 89*3,5/180 | 1 721 ₽ | 2 159 ₽ | 4 196 ₽ | 4 626 ₽ |
| 108*4,0/180 | 2 132 ₽ | 2 834 ₽ | 4 774 ₽ | 5 205 ₽ |
| 108*4,0/200 | 2 238 ₽ | 2 932 ₽ | 5 203 ₽ | 5 628 ₽ |
| 133*4,5/225 | 3 437 ₽ | 3 978 ₽ | 6 923 ₽ | 7 438 ₽ |
| 133*4,5/250 | 3 630 ₽ | 4 122 ₽ | 7 609 ₽ | 7 934 ₽ |
| 159*4,5/250 | 4 016 ₽ | 4 694 ₽ | 7 886 ₽ | 8 212 ₽ |
| 159*4,5/280 | 4 160 ₽ | 5 056 ₽ | 8 727 ₽ | 9 080 ₽ |
| 219*6,0/315 | 7 354 ₽ | 8 345 ₽ | 12 968 ₽ | 12 902 ₽ |
| 219*6,0/355 | 8 787 ₽ | 10 416 ₽ | 14 435 ₽ | 13 970 ₽ |
| 273/400 | 13 048 ₽ | 13 415 ₽ | 18 418 ₽ | 18 660 ₽ |
| 273/450 | 13 960 ₽ | 15 035 ₽ | 20 161 ₽ | 22 460 ₽ |
| 325/450 | 18 127 ₽ | 20 350 ₽ | 23 154 ₽ | 27 225 ₽ |
| 325/500 | 20 235 ₽ | 23 385 ₽ | 26 176 ₽ | 31 293 ₽ |
| 426/560 | 35 415 ₽ | 39 053 ₽ | 37 655 ₽ | 44 866 ₽ |
| 426/630 | 38 483 ₽ | 34 921 ₽ | 41 447 ₽ | 40 229 ₽ |
| 530/710 | 48 304 ₽ | 42 849 ₽ | 46 981 ₽ | 44 984 ₽ |
| 630/800 | 62 558 ₽ | 54 504 ₽ | 54 051 ₽ | 51 120 ₽ |
| D | Отвод ППУ ПЭ (короткое исполнение) | Отвод ППУ ОЦ (короткое исполнение) | Отвод ППУ ПЭ (стандартное исполнение) | Отвод ППУ ОЦ (стандартное исполнение) |
|---|---|---|---|---|
| 32*3,0/110 | 1 136 ₽ | 1 419 ₽ | 2 306 ₽ | 2 687 ₽ |
| 32*3,0/125 | 1 160 ₽ | 1 476 ₽ | 2 544 ₽ | 2 916 ₽ |
| 38*3,0/110 | 1 224 ₽ | 1 498 ₽ | 2 469 ₽ | 2 806 ₽ |
| 38*3,0/125 | 1 245 ₽ | 1 556 ₽ | 2 656 ₽ | 3 027 ₽ |
| 45*3,5/110 | 1 379 ₽ | 1 647 ₽ | 2 734 ₽ | 3 070 ₽ |
| 45*3,5/125 | 1 403 ₽ | 1 707 ₽ | 2 915 ₽ | 3 286 ₽ |
| 57*3,5/125 | 1 181 ₽ | 1 477 ₽ | 3 212 ₽ | 3 583 ₽ |
| 57*3,5/140 | 1 228 ₽ | 1 569 ₽ | 3 513 ₽ | 3 877 ₽ |
| 76*3,5/140 | 1 442 ₽ | 1 817 ₽ | 3 808 ₽ | 4 150 ₽ |
| 76*3,5/160 | 1 498 ₽ | 1 914 ₽ | 4 123 ₽ | 4 530 ₽ |
| 89*3,5/160 | 1 805 ₽ | 2 259 ₽ | 4 527 ₽ | 5 040 ₽ |
| 89*3,5/180 | 1 864 ₽ | 2 592 ₽ | 4 879 ₽ | 5 424 ₽ |
| 108*4,0/180 | 2 329 ₽ | 3 051 ₽ | 5 692 ₽ | 6 572 ₽ |
| 108*4,0/200 | 2 473 ₽ | 3 424 ₽ | 6 122 ₽ | 6 940 ₽ |
| 133*4,5/225 | 3 681 ₽ | 4 672 ₽ | 7 821 ₽ | 8 336 ₽ |
| 133*4,5/250 | 3 874 ₽ | 5 123 ₽ | 8 507 ₽ | 8 832 ₽ |
| 159*4,5/250 | 4 348 ₽ | 6 505 ₽ | 8 959 ₽ | 9 598 ₽ |
| 159*4,5/280 | 4 488 ₽ | 8 208 ₽ | 9 800 ₽ | 10 239 ₽ |
| 219*6,0/315 | 6 180 ₽ | 11 157 ₽ | 15 377 ₽ | 15 858 ₽ |
| 219*6,0/355 | 7 143 ₽ | 13 655 ₽ | 16 844 ₽ | 17 628 ₽ |
| 273*7,0/400 | 10 297 ₽ | 12 703 ₽ | 20 411 ₽ | 20 055 ₽ |
| 273*7,0/450 | 11 209 ₽ | 13 490 ₽ | 22 227 ₽ | 22 251 ₽ |
| 325*8,0/450 | 14 839 ₽ | 17 705 ₽ | 27 113 ₽ | 28 568 ₽ |
| 325*8,0/500 | 16 946 ₽ | 19 434 ₽ | 30 318 ₽ | 32 346 ₽ |
| 426*9,0/560 | 30 360 ₽ | 27 550 ₽ | 44 647 ₽ | 47 615 ₽ |
| 426*9,0/630 | 33 428 ₽ | 29 866 ₽ | 48 717 ₽ | 43 309 ₽ |
Конструкция отвода в ППУ изоляции (ОЦ, ПЭ)
1 — стальная труба;
2 — изоляция из ППУ;
3 — оболочка;
4 — центрирующая опора;
5 — стальной отвод;
6 — электроизоляционная трубка (для труб со стальной оболочкой);
7 — проводник-индикатор системы ОДК (показан условно).
Пример условного обозначения
Отвод 90° диаметром 57 мм, толщиной стенки 3 мм с тепловой изоляцией типа 1:Отвод Cm 57´ 3-90°-1-ППУ-ПЭ(ОЦ) ГОСТ 30732—2006
Размеры
Доступные размеры отводов исходя из стандартов наружного диаметра при использовании в качестве защитного экрана металлической и пенополиуретановой оболочки представлены в следующей раскрывающейся таблице:
| Наружный диаметр стального отвода d | Наружный диаметр изоляции | Угол α** | |||||
|---|---|---|---|---|---|---|---|
| по полиэтиленовой оболочке D | по металлической оболочкеD | 90° | 60° | 45° | 30° | ||
| Тип 1 | Тип 2 | Тип 1 | L | ||||
| 32 | 125 | — | 125 | 1000 | 1000 | 1000 | 1000 |
| 38 | 125 | — | 125 | ||||
| 45 | 125 | — | 125 | ||||
| 57 | 125 | 140 | 140 | ||||
| 76 | 140 | 160 | 160 | ||||
| 89 | 160 | 180 | 180 | ||||
| 108 | 180 | 200 | 200 | ||||
| 133 | 225 | 250 | 225 | ||||
| 159 | 250 | 280 | 250 | ||||
| 219 | 315 | 355 | 315 | ||||
| 273 | 400 | 450 | 400 | ||||
| 325 | 450 | 500 | 450 | 1050 | 860 | 786 | 720 |
| 426 | 560 | 630 | 560 | 1100 | 889 | 807 | 734 |
| 530 | 710 | — | 675 | 1200 | 946 | 848 | 761 |
| 630 | 800 | — | 775 | 1200 | 945 | 848 | 761 |
| 1280* | 1014* | 911* | 819* | ||||
| 720*** | 900 | — | 875 | 1370* | 1066* | 948* | 843* |
| 820*** | 1000 | 1100 | 975 | 1470* | 1073* | 990* | 820* |
| 920 | 1100 | 1200 | 1075 | 1570* | 1132* | 1032* | 846* |
| 1020 | 1200 | — | 1175 | 1620* | 1189* | 1022* | 874* |
| 1220 | 1425 | — | 1375 | 1820* | 1304* | 1105* | 927* |
| 1420 | 1600 | — | 1575 | 2020* | 1420* | 1188* | 980* |
* Сварные отводы.
** Допускается изготовление отводов с другими углами.
Характеристики
Отвод в ППУ изоляции - фасонный элемент трубопровода, изготавливаемый в соответствии с требованиями по ГОСТ 30732-2020.
Применяется в конструкции тепловых сетей, а также промышленных паропроводов и продуктопроводов для обеспечения поворотных участков сети. Отводы в ППУ изоляции производятся в защитной оболочке из оцинкованной стали и из полиэтилена, комплектуются проводниками системы ОДК, по желанию заказчика поставляются с заглушками.
Диаметр, марка стали и толщина стенки стальной трубы, толщина изоляции и тип защитной оболочки, используемые в конструкции отводов в ППУ изоляции должны соответствовать аналогичным параметрам прямых участков трубопровода по действующим ГОСТ и ТУ.
Но по согласованию с заказчиком допускается изготовление деталей из других марок стали, возможно сокращение параметров плеч, другой угол поворота и так далее.
Вес изделия
Вес расчетный одного метра изолированной трубы ППУ по ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия» см. таблицу ниже:
|
Наружный диаметр стальных труб и толщина стенки, мм |
Масса трубы, кг | ||
|---|---|---|---|
| в полиэтиленовой оболочке | в стальной оболочке | ||
| Тип 1 | Тип 2 < | ||
| 32х3,0 | 4,08 | - | 6,70 |
| 38х3,0 | 4,50 | - | 7,12 |
| 45х3,0 | 4,98 | - | 7,60 |
| 57х3,0 | 5,79 | 6,17 | 8,41 |
| 76х3,0 | 7,41 | 7,96 | 10,35 |
| 89х4,0 | 10,81 | 11,40 | 14,16 |
| 108х4,0 | 13,04 | 13,79 | 16,81 |
| 133х4,0 | 16,95 | 18,21 | 21,37 |
| 159х4,5 | 22,16 | 23,86 | 26,79 |
| 219х6,0 | 38,97 | 41,87 | 43,95 |
| 273х7,0 | 58,19 | 62,59 | 63,00 |
| 325х7,0 | 69,61 | 74,65 | 74,16 |
| 426х7,0 | 94,14 | 102,79 | 97,04 |
| 530х7,0 | 125,90 | - | 121,04 |
| 630х8,0 | 150,22 | - | 143,06 |
| 720х8,0 | 193,32 | - | 181,65 |
| 820х9,0 | 243,33 | 266,81 | 226,07 |
| 920х10,0 | 278,07 | 303,89 | 253,14 |
| 1020х11,0 | 338,59 | - | 304,91 |
| 1220х11,0 | 403,34 | - | 363,99 |
| 1420х12,0 | 468,10 | - | 423,08 |
Примечание: Плотность пенополиуретана принимают равной 80 кг/м.
Преимущества
- кроме изготовления стандартных отводов в ППУ изоляции на заказ допускается изготовление отводов с другими значениями угла поворота трассы с другой длиной патрубков, с металлической заглушкой изоляции, с кабелем вывода. Изготовление отводов будет произведено по вашим ТУ, стандарту организации, либо индивидуальному чертежу, но в любом случае на основе конструкции регламентированной ГОСТ 30732-2020.
Приварные патрубки изготавливаются из материала прямой трубы. Толщина стенки приварного отвода оговаривается в проекте и указывается в заявке. - длина отводов в ППУ изоляции случается, что не подходит к применению в стандартном исполнении. Поэтому, по согласованию с заказчиком, возможно изготовление отводов с укороченными патрубками. Длину укороченных патрубков прописывают в ТУ и согласовывают установленным порядком.
- успешно функционируем уже 12 лет, наработан большой опыт, знаем, как обеспечить качество продукции;
- широкий ассортимент выпускаемой продукции;
- высокая производительность завода;
- заказ продукции в любых объемах;
- наличие готовой продукции на складе, возможность немедленной отгрузки стандартных изделий;
- гарантия качества на продукцию согласно требованиям технических регламентов завода и нормативной документации («Гарантийный срок хранения изолированных труб и фасонных изделий - два года со дня изготовления. Гарантийный срок эксплуатации - пять лет со дня отгрузки, включая хранение, при условии соблюдения потребителем правил транспортирования, хранения и монтажа» ГОСТ 30732-2020);
- конкурентные цены на отводы в ППУ изоляции по ГОСТ 30732-2020 и гибкая ценовая политика;
- специальные цены при заказе крупных партий продукции.
Спектр применения
Стальные отводы в ППУ изоляции в зависимости от использования несущей стальной трубы бывают:
-
отводы с электросварными патрубками по ГОСТ 10704, 10705, 10706 в ППУ изоляции;
-
отводы с бесшовными горячедеформированными патрубками по ГОСТ 8731, 8733 в ППУ изоляции;
-
отводы с бесшовными холоднодеформированными и теплодеформированными патрубками по ГОСТ 8732, 8734 в ППУ изоляции;
-
отводы с бесшовными патрубками для нефтеперерабатывающей и нефтехимической промышленности по ГОСТ 550 в ППУ изоляции;
-
отводы со сварными патрубками для магистральных газонефтепроводов по ГОСТ 20295 в ППУ изоляции;
-
отводы с бесшовными патрубками по ТУ: 14-3-190, 14-3Р-55, 14-3-1128, 108-874, 3-923, 1108-874 в ППУ изоляции;
-
отводы со сварными патрубками по ТУ: 1303-002-08620133, 14-3-620, 14-3Р-28, 14-3-954, 14-3Р-52, 13.03-011-00212 179 в ППУ изоляции.
Фасонные изделия отводов широко применяются в конструктиве теплотрасс городов, трубопроводов промышленных предприятий.
Перевозка и Монтаж
Фасонные элементы трубопровода ППУ допускается перевозить железнодорожным, водным и автомобильным транспортом. Транспортировка осуществляется при соблюдении требований завода-изготовителя, а также требований ГОСТ 30732-2020 и СП 41-105-2002.
Температурный режим для производства работ от:
- -18°С для изделий в защитной оболочке из полиэтилена;
- -50°С для продукции с защитной оболочкой из оцинкованной стали.
Для погрузки-выгрузки деталей, в том числе значительной массы, применяются траверсы и мягкие стропы в виде полотенец шириной от 50 до 200мм. Использование тросов, цепей, канатов и другого такелажного оборудования, способного вызвать повреждение защитной оболочки и слоя пенополиуретана, запрещено. Запрещается выполнять разгрузку и складирование путем сбрасывания, скатывания и волочения концевых элементов, а также допускать их соударение.
Грузовая площадка (кузов) транспортного средства должна быть оборудована устройствами, позволяющими исключить самовольное перемещение элементов при движении.
Для размещения изделий следует выбирать ровные горизонтальные площадки, свободные от камней и иных предметов, способных повредить защитную оболочку и слой теплоизоляции.
Подъем отводов в ППУ изоляции необходимо выполнять плавно, без раскачивания, рывков и вращения. Не допускается перемещение трубы подтягиванием. Снятие строп с установленного на место изделия может производиться только после его надежной фиксации временными или постоянными креплениями.
При выполнении работ с изолированными трубами необходимо соблюдать требования безопасности по ГОСТ 12.3.016, ГОСТ 12.3.038
Транспортировка
Отводы трубопровода в ППУ изоляции перевозятся любым видом транспорта: железнодорожным, водным и автомобильным. Транспортировка изготовленной продукции осуществляется с соблюдением всех требований и рекомендаций завода, а также положений межотраслевых нормативных документов по перевозке.
Платформа транспортного средства, перевозящего элементы отводов трубопровода в ППУ, должна быть оснащена закрепляющими устройствами, позволяющими исключить произвольное движение раскатывания перевозимых элементов.
Цена доставки стандартного изделия не превысит среднего уровня по г. Санкт-Петербург.
Хранение
Для погрузки на транспорт и выгрузки на площадке хранения изделия, в том числе значительного веса, следует применять инвентарные траверсы и мягкие грузозахватные приспособления (стропы).
Хранение отводов в изоляции ППУ осуществляется в штабеле с применением приспособлений, предохраняющих оборудование от раскатывания. При хранении обязательно должны быть предприняты меры по предупреждению сминания теплоизоляции в местах контакта с подкладками, упорами, ограничителями.
Критерии выбора
При выборе поставщика отводов трубопровода для магистральной сети заказчик должен руководствоваться получением основной информации об изготовителе:
- присутствие на рынке компании – производителя труб;
- перечень потребителей, уже использующих продукцию завода;
- наличие положительных и отрицательных отзывов;
- информация о сертификации продукции;
- протоколы испытаний продукции предприятия;
- наличие квалифицированного персонала, аттестованного по правилам НАКС;
- наличие собственной лаборатории неразрушающего контроля.
Рекомендации к использованию
Опыт производства отводов трубопроводов в изоляции ППУ обеспечил наличие круга постоянных клиентов, закупающих нашу продукцию. Отводы в ППУ изоляции производства ЗИТФИ знают и активно применяют в энергетическом строительстве.
