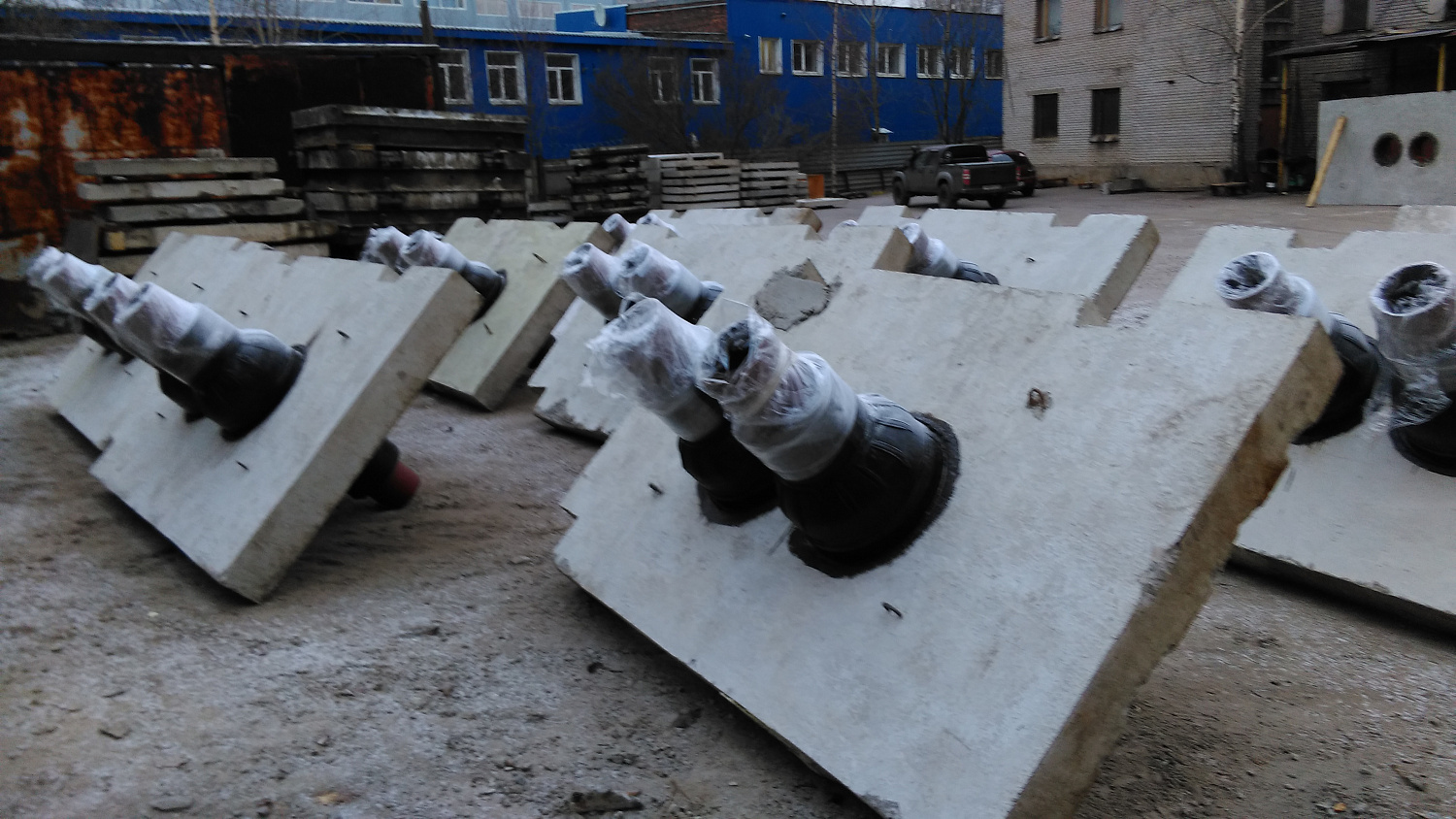

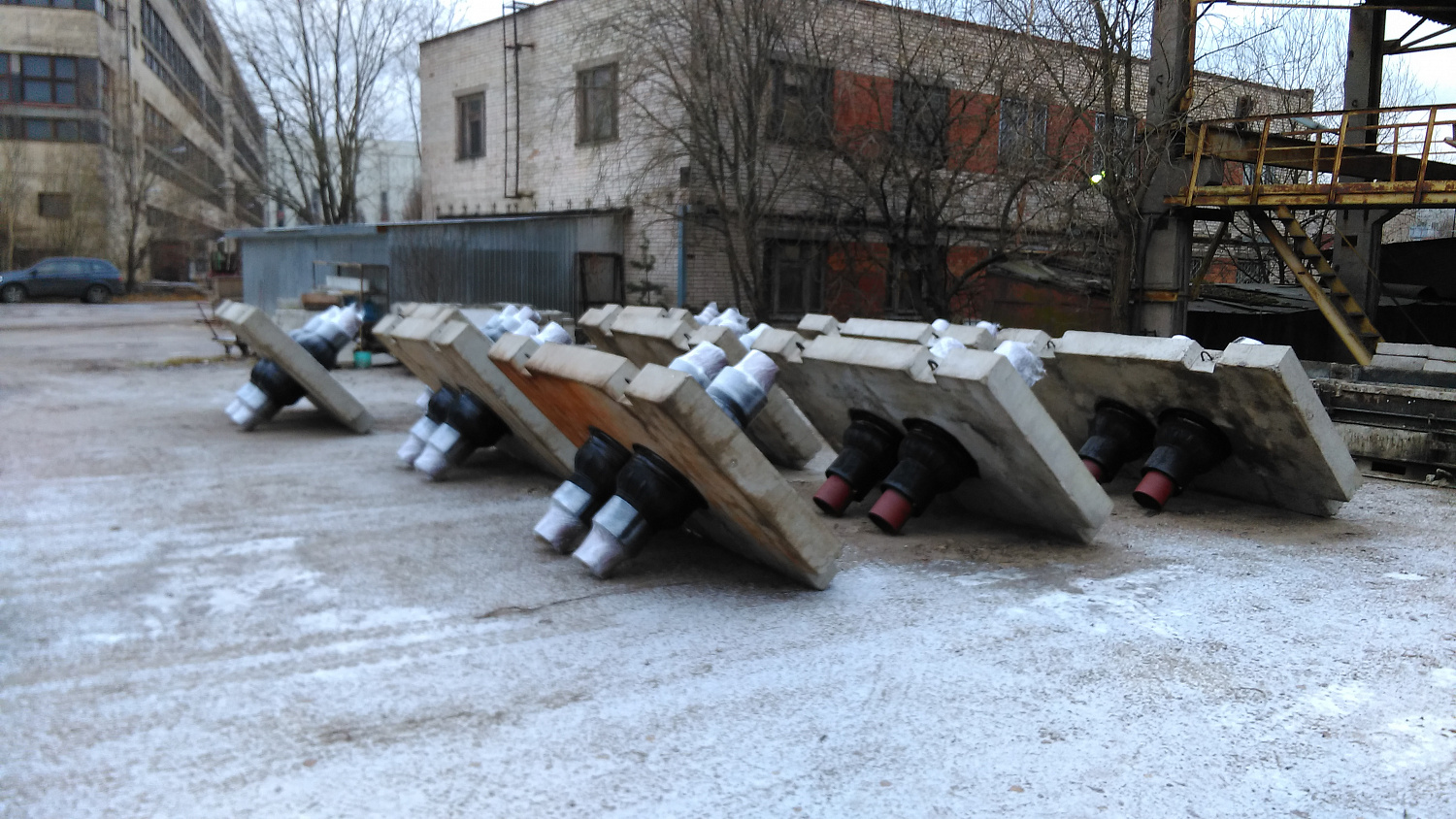

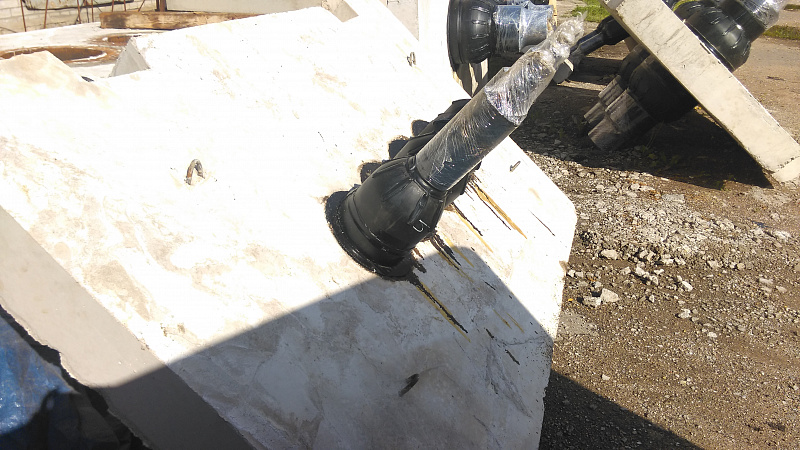

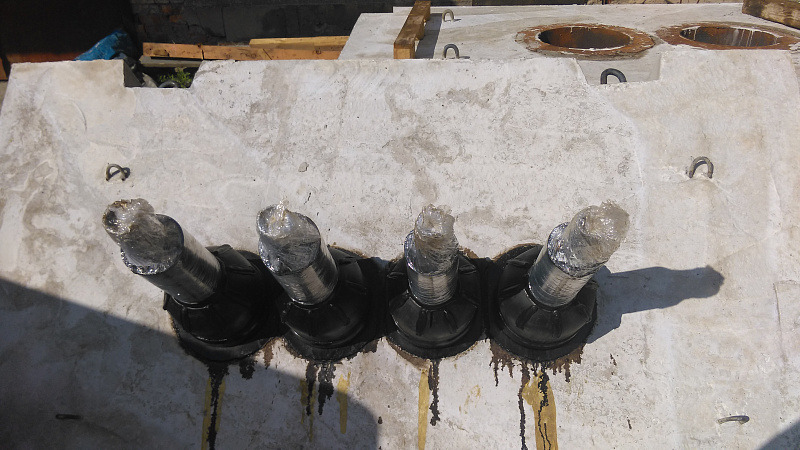

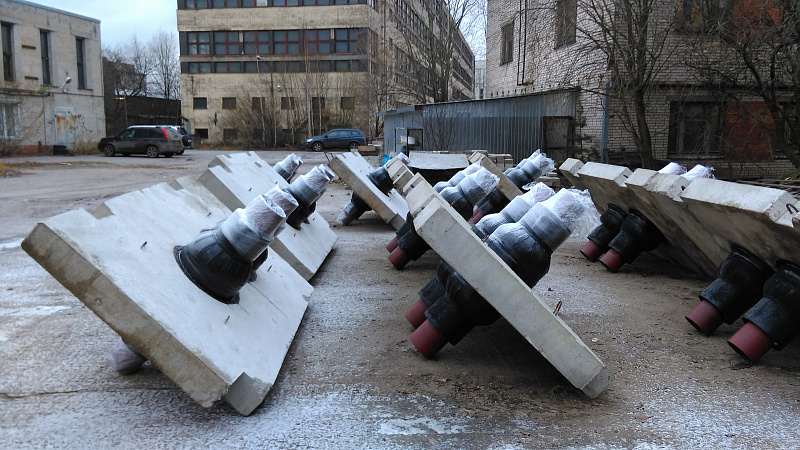

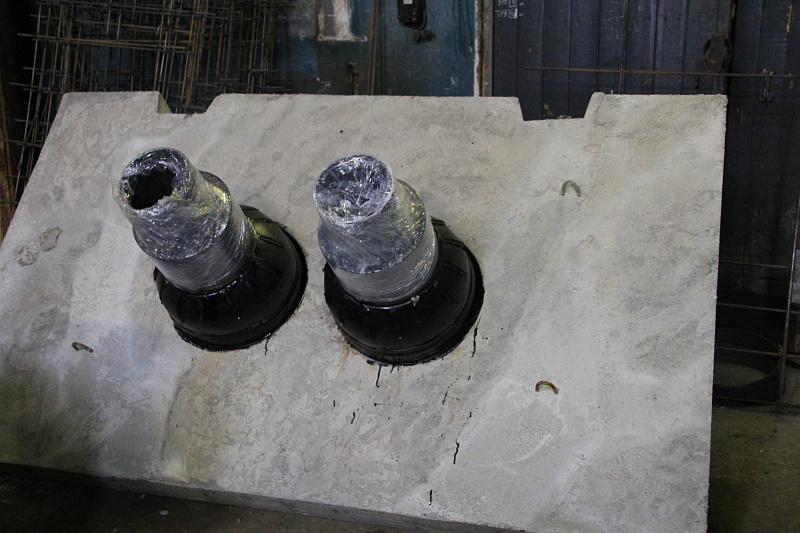

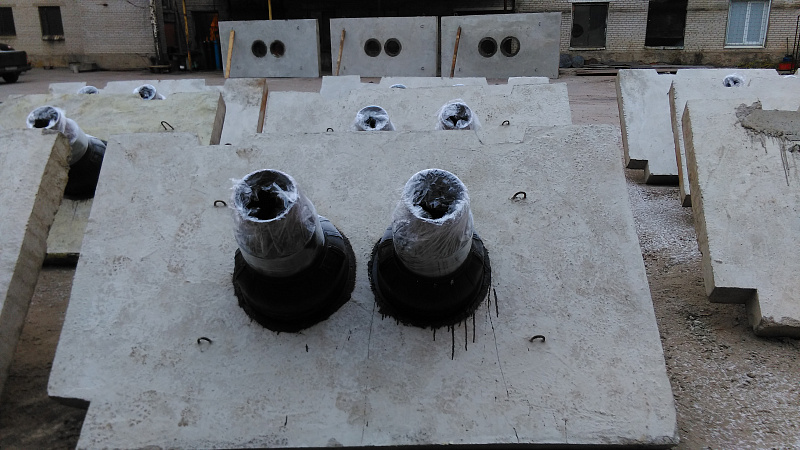

Неподвижные щитовые опоры – конструктивные элементы тепловых и других инженерных сетей, которые используются для закрепления труб, увеличения срока службы трубопроводов, теплотрасс и других систем коммуникаций. Железобетонные опоры предотвращают линейные, угловые, вертикальные, горизонтальные перемещения труб, обеспечивая полную неподвижность фиксируемого участка трубопровода и надежность работы системы в целом.
Щитовые опоры являются важнейшей, неотъемлемой частью трубопровода. С помощью данных приспособлений получается избежать риска деформации труб, проектного положения деталей, несмотря на ряд неблагоприятных условий, различных воздействий.
Характеристики неподвижных опор для труб ППУ определяются особенностями теплосети, в зависимости от величин нагрузок, которые испытывают системы. Процесс подготовки проекта включает вычисление нагрузок. В частности, необходимо рассчитать величины давления с боков, по оси, размеры щита, чтобы максимально равномерно распределить по нему нагрузки. Особое внимание уделяется особо важным точкам. При проектировании рассчитывается длина участков, которые будут разделены НЩО.
На сайте фирмы вы найдёте информацию об организации, деятельность, ответы на часто задаваемые вопросы, обширный прайс-лист. Организация располагает многолетним опытом, позволяющий решить любую задачу с использованием современного оборудования в кратчайшие сроки. Клиентам предлагаем качественное обслуживание, выгодные цены. Свяжитесь любым удобным вам способом с менеджерами фирмы. Специалисты организации с радостью проконсультируют вас по интересующим вопросам. Купите неподвижную опору серии в ППУ изоляции ПЭ для труб теплоснабжения в любой момент на сайте «ЗИФТИ». На странице товара будет указана необходимая информация для покупки, цена, вес продукции.

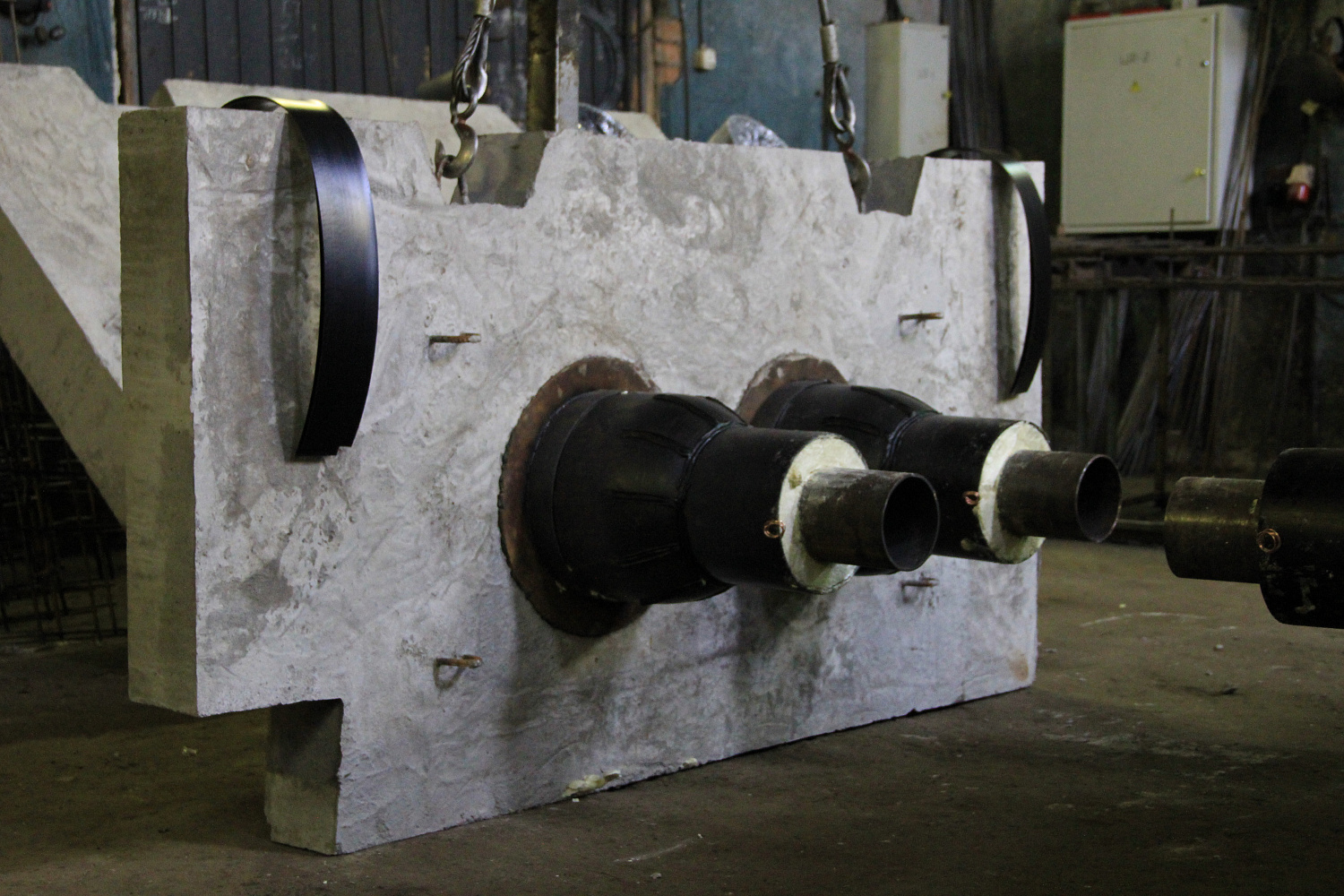

Конструкция неподвижной щитовой опоры
1 - Труба оболочка (ПЭ или ОЦ);
2 - Изоляция из ППУ (пенополиуретан);
3 - Стальная труба;
4 - Железобетонное изделие - неподвижная опора;
5 - Армированный крюк для транспортировки изделия;
6 - Система оперативного дистанционного контроля (СОДК).
Стоимость
| D | Цена | |||
|---|---|---|---|---|
| 15(21,3)*2,5/90 | 15 678 ₽ | |||
| 15(21,3)*2,5/110 | 15 795 ₽ | |||
| 20(26,8)*2,5/110 | 15 905 ₽ | |||
| 20(26,8)*2,5/125 | 16 044 ₽ | |||
| 25(33,6)*2,8/110 | 16 177 ₽ | |||
| 25(33,6)*2,8/125 | 16 317 ₽ | |||
| 32(42,3)*2,8/110 | 16 441 ₽ | |||
| 32(42,3)*2,8/125 | 16 580 ₽ | |||
| 40(48)*3,0/110 | 16 674 ₽ | |||
| 40(48)*3,0/125 | 16 813 ₽ | |||
| 57*3,5/125 | 17 354 ₽ |
| 57*3,5/140 | 18 046 ₽ |
| 76*3,5/140 | 18 735 ₽ |
| 76*3,5/160 | 18 975 ₽ |
| 89*3,5/160 | 19 405 ₽ |
| 89*3,5/180 | 21 521 ₽ |
| 108*4,0/180 | 23 604 ₽ |
| 108*4,0/200 | 23 934 ₽ |
| 133*4,5/225 | 28 670 ₽ |
| 133*4,5/250 | 29 220 ₽ |
| 159*4,5/250 | 28 868 ₽ |
| 159*4,5/280 | 29 844 ₽ |
| 219*6,0/315 | 52 931 ₽ |
| 219*6,0/355 | 53 885 ₽ |
| 273*7,0/400 | 71 531 ₽ |
| 273*7,0/450 | 71 771 ₽ |
| 325*7,0/450 | 79 127 ₽ |
| 325*7,0/500 | 93 941 ₽ |
| 426*7,0/560 | 131 261 ₽ |
| 426*7,0/630 | 133 329 ₽ |
| 530*7,0/710 | 172 487 ₽ |
| 630*8,0/800 | 220 956 ₽ |
| 32*3,0/110 | 16 726 ₽ |
| 32*3,0/125 | 16 865 ₽ |
| 38*3,0/110 | 17 027 ₽ |
| 38*3,0/125 | 17 166 ₽ |
| 45*3,5/110 | 17 375 ₽ |
| 45*3,5/125 | 17 514 ₽ |
| 57*3,5/125 | 18 327 ₽ |
| 57*3,5/140 | 19 019 ₽ |
| 76*3,5/140 | 20 033 ₽ |
| 76*3,5/160 | 20 273 ₽ |
| 89*3,5/160 | 21 007 ₽ |
| 89*3,5/180 | 23 124 ₽ |
| 108*4,0/180 | 25 832 ₽ |
| 108*4,0/200 | 26 161 ₽ |
| 133*4,5/225 | 31 103 ₽ |
| 133*4,5/250 | 31 652 ₽ |
| 159*4,5/250 | 33 288 ₽ |
| 159*4,5/280 | 34 310 ₽ |
| 219*6,0/315 | 63 024 ₽ |
| 219*6,0/355 | 64 023 ₽ |
| 273*7,0/400 | 80 605 ₽ |
| 273*7,0/450 | 80 856 ₽ |
| 325*8,0/450 | 94 486 ₽ |
| 325*8,0/500 | 110 006 ₽ |
| 426*9,0/560 | 153 918 ₽ |
| 426*9,0/630 | 156 085 ₽ |
Неподвижная щитовая опора (НЩО)
|
Наименование (наружный диаметр стальной трубы/наружный диаметр оболочки, мм) |
Максимальное усилие на опору, т | Габаритные размеры НЩО, мм | Масса НЩО, кг | Длина трубы, мм | |||
|---|---|---|---|---|---|---|---|
| Осевое | Боковое | Длина | Ширина | Толщина | |||
| НО-1-1П 57/125 | 8,5 | 1 | 2000 | 1000 | 150 | 756 | 1300 |
| НО-1-1П 57/140 | 8,5 | 1 | 2000 | 1000 | 150 | 756 | 1300 |
| НО-1-1П 76/140 | 8,5 | 1 | 2000 | 1000 | 150 | 760 | 1300 |
| НО-1-1П 76/160 | 8,5 | 1 | 2000 | 1000 | 150 | 760 | 1300 |
| НО-1-1П 89/160 | 8,5 | 1 | 2000 | 1000 | 150 | 760 | 1300 |
| НО-1-1П 89/180 | 8,5 | 1 | 2000 | 1000 | 150 | 760 | 1300 |
| НО-1-1П 108/180 | 8,5 | 1 | 2000 | 1000 | 150 | 764 | 1300 |
| НО-1-1П 108/200 | 8,5 | 1 | 2000 | 1000 | 150 | 764 | 1300 |
| НО-1-2П 133/225 | 10,5 | 1,5 | 2000 | 1000 | 150 | 767 | 1300 |
| НО-1-2П 133/250 | 10,5 | 1,5 | 2000 | 1000 | 150 | 767 | 1300 |
| НО-1-2П 159/250 | 10,5 | 1,5 | 2000 | 1000 | 150 | 774 | 1300 |
| НО-2-1П 219/315 | 20 | 3 | 2500 | 1500 | 200 | 1748 | 1500 |
| НО-2-1П 273/400 | 20 | 3 | 2500 | 1500 | 200 | 1770 | 1500 |
| НО-2-2П 325/400 | 24 | 3,5 | 2500 | 1500 | 200 | 1783 | 1500 |
| НО-2-2П 325/450 | 24 | 3,5 | 2500 | 1500 | 200 | 1783 | 1500 |
| НО-2-2П 325/500 | 24 | 3,5 | 2500 | 1500 | 200 | 1783 | 1500 |
| НО-3-1П 426/500 | 45 | 6 | 3500 | 2000 | 250 | 4010 | 1500 |
| НО-3-1П 426/560 | 45 | 6 | 3500 | 2000 | 250 | 4010 | 1500 |
| НО-3-1П 426/630 | 45 | 6 | 3500 | 2000 | 250 | 4010 | 1500 |
| НО-3-2П 530/630 | 50 | 7,5 | 3500 | 2000 | 250 | 4036 | 1500 |
| НО-3-2П 530/710 | 50 | 7,5 | 3500 | 2000 | 250 | 4036 | 1500 |
| ЩНО 600П 630/800 | 81 | 8 | 4200 | 2200 | 300 | 6520 | 1800 |
| ЩНО 700П 720/900 | 92 | 10 | 4200 | 2200 | 300 | 6253 | 1800 |
| ЩНО 800П 820/1000* | 137 | 14 | 5500 | 2500 | 350 | 11124 | 1800 |
| ЩНО 1КП 1020/1200* | 167 | 20 | 5500 | 2500 | 350 | 10786 | 1950 |
Если вы хотите приобрести неподвижная опора для труб ППУ, то позвоните на по номеру +7(812) 329-48-97 или по электронной почте info@zitfi.ru
Характеристики
Неподвижная щитовая опора в ППУ изоляции производится по ГОСТ 30732-2020, служит для предотвращения линейных, угловых, вертикальных, горизонтальных перемещений труб, обеспечивая полную неподвижность фиксируемого участка трубопровода и надежность работы системы в целом.
Характеристики неподвижных опор для труб ППУ определяются конструкцией инженерной сети, в зависимости от величин нагрузок, которые испытывают системы. Процесс подбора конструктивного элемента щитовой неподвижной опоры включает определение нагрузок, воздействующих с боков, по оси, затем рассчитываются размеры щита.
На основании пункта 4.24 ГОСТ 30732-2020 неподвижные щитовые опоры ППУ должны оснащаться системой ОДК.
Система ОДК предусматривает установку под покровный слой тепловой изоляции вдоль труб двух или трех, в зависимости от диаметра трубопровода, проводников-индикаторов из неизолированной мягкой меди. Проводники располагаются параллельно оси трубы в плоскости одного сечения, проходя через центрирующие опоры или другие устройства на расстоянии (20±2) мм от поверхности трубы и имеют необходимое предварительное натяжение.
Но, по согласованию с заказчиком, могут прокладываться и без учета данной системы.
Основные элементы щитовой неподвижной опоры: стальная труба, центрирующая опора, труба оболочка, может быть ПЭ или ОЦ, в зависимости от условий применения.
При производстве щита используется бетон монолитный тяжелый по ГОСТ 26633-2012, класс прочности бетонов на сжатие В15 или В25, водонепроницаемость W4, W6, W8 и морозостойкостью F100, F200.
Для армирования изделий используется горячекатаная арматура периодического профиля классов А240, А400 по ГОСТ 34028-2016 и холоднотянутая арматурная проволока из низкоуглеродистой стали класса Вр-1 по ГОСТ 6727-80.
Преимущества
- успешно функционируем уже 12 лет, наработан большой опыт, знаем, как обеспечить качество продукции;
- широкий ассортимент выпускаемой продукции;
- высокая производительность завода;
- заказ продукции в любых объемах;
- наличие готовой продукции на складе, возможность немедленной отгрузки стандартных изделий;
- индивидуальный подход к каждому заказчику: НЩО могут изготавливать с учетом следующих индивидуальных дополнений: диэлектрические изделия; увеличенные или укороченные патрубки; стенки труб утолщенного типа; усиленные бетонные щиты.
- высокое качество продукции: работа только с ведущими поставщиками трубопроводной и арматурной продукции, входной контроль всех комплектующих, использование только сертифицированных материалов от проверенных поставщиков, 100%-й ультразвуковой контроль сварных швов, пооперационный контроль изготавливаемой продукции, лабораторные испытания материалов и изделий на различных стадиях производства;
- гарантия качества на продукцию согласно требованиям технических регламентов завода и нормативной документации («Гарантийный срок хранения изолированных труб и фасонных изделий - два года со дня изготовления. Гарантийный срок эксплуатации - пять лет со дня отгрузки, включая хранение, при условии соблюдения потребителем правил транспортирования, хранения и монтажа» ГОСТ 30732-2020);
- конкурентные цены и гибкая ценовая политика;
- специальные цены при заказе крупных партий продукции.
Спектр применения
Опоры неподвижные щитовые устанавливаются в определенных местах теплотрассы при бесканальной прокладке для разделения ее на отдельные независимые участки по температурным деформациям.
Изготавливаются для трубопроводов различного диаметра, в оболочке из оцинкованной стали или в полиэтилене, в соответствии с типовой серией, стандартами отдельных организаций по альбомам проектных решений.
Размеры
По ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия» имеют размеры, удовлетворяющие граничным параметрам:
Наружный диаметр стальных труб от 32 до 1420 мм.
Длина стальных труб для диаметров:
- не более 219 мм - от 8 до 12 м,
- диаметром 273 мм и выше - от 10 до 12 м.
Длина неизолированных концов стальных труб:
- 150 мм для труб диаметром оболочки до 315 мм включительно,
- 210 мм для труб диаметром 400 мм и более.
Предизолированные трубопроводы ППУ с полиэтиленовой оболочкой выпускаются двух типов: тип 1 - стандартный, тип 2 – усиленный. В качестве покровного слоя трубопроводов ППУ с металлической оболочкой используется тонколистовая сталь с оцинкованным покрытием I класса по ГОСТ 14918.
Толщина теплоизоляционного слоя, Диаметр и Толщина оболочки могут быть уточнены расчетом в зависимости от конкретных условий проектирования и технико-экономического обоснования и изготовлены в соответствии с нужным допуском.
Для увеличения долговечности оболочки из оцинкованной стали, а также в соответствии с правилами устройства и безопасной эксплуатации трубопроводов пара и горячей воды, в зависимости от назначения трубопровода и параметров среды возможно нанесение на ее наружную поверхность дополнительного цветного покрытия (лакокрасочного, полимерного и пр.)
Вес изделия
Вес изделия перехода определяется расчетным путем на основании единичных данных по массе стальной трубы в изоляции ППУ, объемного веса и габаритных размеров монолитного армированного бетонного щита.
Перевозка и Монтаж
Переходные элементы трубопровода ППУ допускается перевозить железнодорожным, водным и автомобильным транспортом. Транспортировка осуществляется при соблюдении требований завода-изготовителя, а также требований ГОСТ 30732-2020 и СП 124.13330-2012.
Температурный режим для производства работ от:
-18°С для изделий в защитной оболочке из полиэтилена;
-50°С для продукции с защитной оболочкой из оцинкованной стали.
Для погрузки-выгрузки деталей, в том числе значительной массы, применяются траверсы и мягкие стропы в виде полотенец шириной от 50 до 200мм. Использование тросов, цепей, канатов и другого такелажного оборудования, способного вызвать повреждение защитной оболочки и слоя пенополиуретана, запрещено. Запрещается выполнять разгрузку и складирование путем сбрасывания, скатывания и волочения концевых элементов, а также допускать их соударение.
Подъем изделия в ППУ изоляции необходимо выполнять плавно, без раскачивания, рывков и вращения. Не допускается перемещение трубы подтягиванием. Снятие строп с установленного на место изделия может производиться только после его надежной фиксации временными или постоянными креплениями. Временные связи должны обеспечивать устойчивость предизолированных труб и стабильность их положения до момента выполнения постоянных соединений. Перед устройством постоянных связей, трубу в пенополиуретановой изоляции необходимо проверить на соответствие ее положения требованиям проектной документации, а также готовность монтажных элементов для выполнения сварочных работ и заделки стыков. О результатах контроля производится соответствующая запись в журнале монтажных работ.
Сварочные работы на металлических трубах в пенополиуретановой изоляции регламентируются ГОСТ 16037-80.
При монтаже строительных конструкций следует выполнять следующие требования:
- СП 70.13330 - при сооружении монолитных бетонных и железобетонных конструкций фундаментов, опор под трубопроводы, камер и других конструкций;
- СП 71.13330 - при гидроизоляции каналов (камер) и других строительных конструкций (сооружений);
- П 124.13330.2012 – при устройстве тепловых сетей воды и пара:
Установку в проектное положение и выверку НЩО при монтаже следует выполнять в технологической последовательности, указанной в соответствующей нормативной документации. Должно осуществляться геодезическое сопровождение процесса монтажа. Результаты геодезического контроля после окончательного закрепления конструкций отдельных участков и ярусов должны оформляться исполнительной схемой
Транспортировка
Неподвижная щитовая опора (НЩО) в ППУ изоляции перевозится любым видом транспорта: железнодорожным, водным и автомобильным. Транспортировка изготовленной продукции осуществляется с соблюдением всех требований и рекомендаций завода, а также положений межотраслевых нормативных документов по перевозке.
Платформа транспортного средства, перевозящего элементы щитовых опор в ППУ, должна быть оснащена закрепляющими устройствами, позволяющими исключить произвольное движение раскатывания перевозимых элементов.
Цена доставки стандартного изделия не превысит среднего уровня по г. Санкт-Петербург.
Хранение
Для погрузки на транспорт и выгрузки на площадке хранения изделия неподвижных опор трубопроводов ППУ, в том числе имеющих большую массу, следует применять инвентарные траверсы и мягкие грузозахватные приспособления (стропы).
Хранение НЩО осуществляется по общим правилам для таких элементов на открытой площадке. При хранении обязательно должны быть предприняты меры по предупреждению сминания кожухов и теплоизоляции в местах контакта с подкладками, упорами, ограничителями.
Критерии выбора
При выборе поставщика неподвижной щитовой опоры (НЩО) для магистральной сети заказчик должен руководствоваться получением основной информации об изготовителе:
- срок присутствия на рынке компании – производителя труб;
- перечень потребителей, уже использующих продукцию завода;
- наличие положительных и отрицательных отзывов;
- информация о сертификации продукции;
- протоколы испытаний продукции предприятия;
- наличие квалифицированного персонала, аттестованного по правилам НАКС;
- наличие собственной лаборатории неразрушающего контроля.
Рекомендации к использованию
Опыт производства изделий трубопроводов в изоляции ППУ обеспечил наличие круга постоянных клиентов, закупающих нашу продукцию. Изделия НЩО в ППУ изоляции производства ЗИТФИ знают и активно применяют в энергетическом строительстве.
